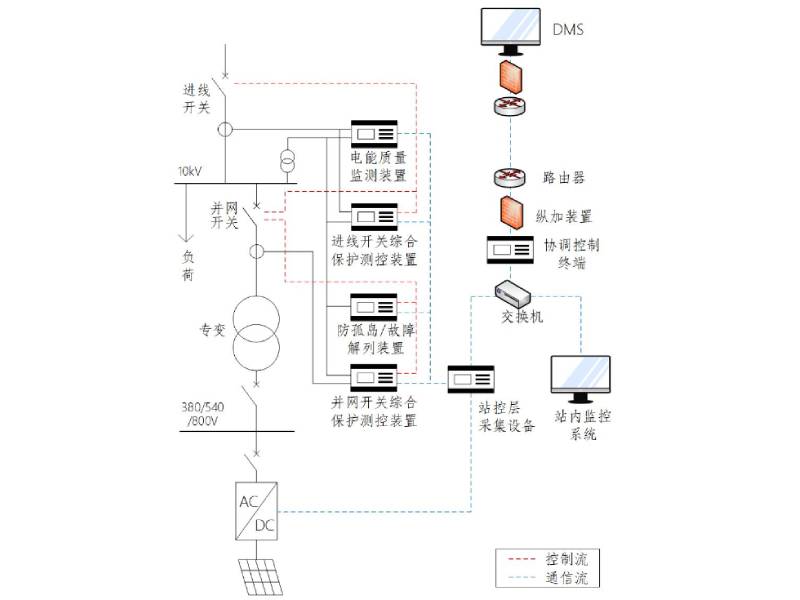

福建省分布式光伏并网一、二次配置方案（设计方案）

1

光伏逆变器

1、采集本体数据，控制启停、调节功率

2、 防孤岛保护，动作停逆变器，需与防孤岛/故障解 列装置配合

3、故障解列功能，含过压/低压/过頻/低频保护，动 作停逆变器，需与防孤岛/故障解列装置配合

物联开关

1、开关本体“三遥”功能

2、釆集逆变器数据，向逆变器转发控制指令，含启 停、有功/无功调节指令

3、防孤岛保护，动作于本开关

4、 故障解列功能，含过压/低压/过频/低频保护，动 作于本开关

5、短路瞬时、长延时保护

6、适配逆变器协议与融合终端/釆集器协议

7、 宜内嵌安全芯片，具备数据加解密功能

1、向采集主站上送数据，转发采集主站指令

2、 内嵌安全芯片，具备数据加解密功能

1、向DMS上送数据，转发DMS指令，生成台区光伏 控制策略并向下发送指令

2、内嵌安全芯片，具备数据加解密功能

1

光伏逆变器

1、采集本体数据，控制启停、调节功率

2、 防孤岛保护，动作停逆变器，需与防孤岛/故障解 列装置配合

3、故障解列功能，含过压/低压/过頻/低频保护，动 作停逆变器，需与防孤岛/故障解列装置配合

电能表

1、釆集电压、电流、有功、无功以及发 电量

2、内嵌安全芯片，具备数据加解密功能

1、向采集主站上送数据，转发采集主站指令

2、 内嵌安全芯片，具备数据加解密功能
