RCX-9290D防孤岛保护装置功能、接线方式、使用方法

   RCX-9290D防孤岛保护装置主要用于分布式光伏电站低压并网柜中，该款防孤岛保护装置市场投运已超过1万台；由于其功能齐全，质量可靠，投运案例多，验收方便，深得广大用户喜爱，下面我们就来详细介绍一下RCX-9290D防孤岛保护装置的功能，使用等技术问题。

RCX-9290D防孤岛保护装置主要功能

1、RCX-9290D防孤岛保护装置保护配置

   过电压(I段 II段)   (跳闸)

   低电压(I段 II段)   (跳闸)

   频率过高           (跳闸)

   频率过低           (跳闸)

   频率突变           (跳闸)

   逆功率             (跳闸)

   外部联跳           (跳闸)

   系统失电           (告警/跳闸)

   电流三段保护      （跳闸）

   零序电流          （告警/跳闸）

   有压自动合闸      (合闸)

   功率恢复合闸      （合闸）

   谐波故障          （跳闸）

   说明：在条件之内，保护功能可以增加，来满足现场需要。

2、RCX-9290D防孤岛保护装置相关资料

      1、RCX-9290D防孤岛保护装置接线原理图、开孔尺寸图（点击下载）

      2、RCX-9290D防孤岛保护装置配套光伏并网柜一次系统图、二次接线图

3、RCX-9290D防孤岛保护装置测控功能

   母线电压：Uab、Ubc、Uca、Ua、Ub、Uc；

   保护（测量）电流：ia、ib、ic；

   功率：P、Q、COS；

   频率：f；

   具有8路遥信开入采集；

   6路继电器出口（含告警/跳闸各1个）；

   事件SOE记录；

4、RCX-9290D防孤岛保护装置通信功能

   通讯接口：1路485口；

   通讯规约：MODBUS RTU规约。

5、RCX-9290D防孤岛保护装置保护信息功能

   设备参数定值的远方查看。

   保护定值和区号的远方查看、修改功能。

   软压板状态的远方查看、遥控和就地投退功能。

   装置保护开入状态的远方查看。

   装置运行状态（包括保护动作元件的状态和自检报警信息等）的远方查看。

   远方对装置信号复归。

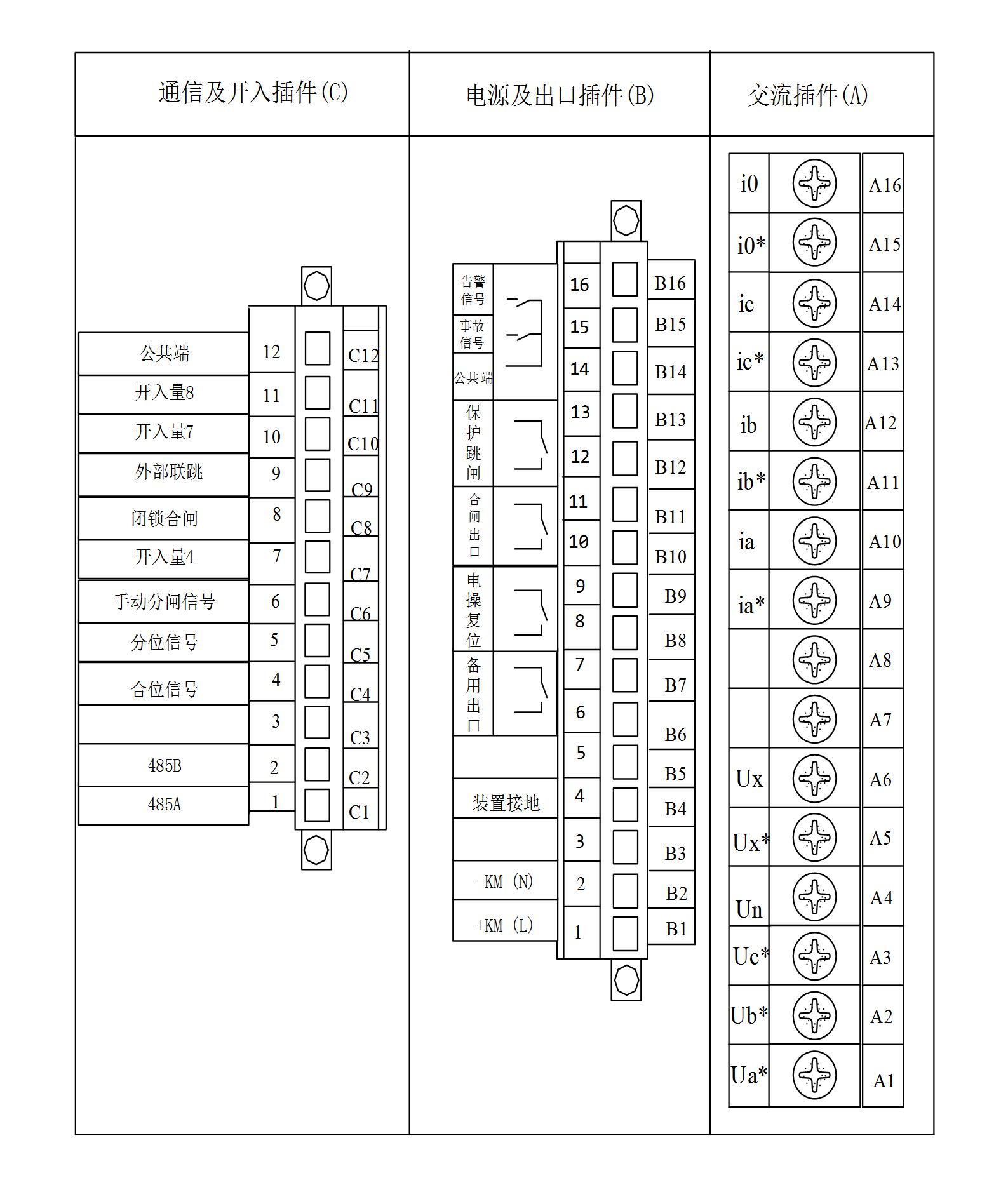

6、RCX-9290D防孤岛保护装置交流插件（A）

     本插件将系统电压互感器、电流互感器二次侧强电信号变换成保护装置所需的弱电信号，同时起隔离和抗干扰作用。交流插件接线端子能可靠保证交流插件在插拔的过程中电流回路不开路，电压回路不短路，保证装置维护的安全性。具有交流插件紧固镙丝，有效地保证了在运行过程中交流连接的可靠性。

    本插件可根据需要选择额定电流5A或1A两种。装置交流量有三相电压Ua、Ub、Uc，发电侧电压Ux，三相保护（保护测量共用）ia、ib、ic，零序电流i0。

7、RCX-9290D防孤岛保护装置电源及出口插件（B）

     本插件主要提供CPU及其外围芯片的工作电源，采集运放等芯片的工作电源，开出回路的工作电源以及开入内部供电电源。本插件提供了6路出口（其中一路事故信号出口、一路告警信号出口）。

8、RCX-9290D防孤岛保护装置通信及开入插件（C）

    装置可直接与当地监控通讯。通讯接口选用RS485。通讯规约采用MODBUS规约。

    外部开入量的状态通过本插件读入。断路器的跳、合闸位置开入量状态由外部引入。开入电源由装置本体提供，外部引入无源接点即可。
