母线差动保护二次通流技巧

        母线差动保护更换工作结束前，对电流回路检查是一项必须进行的工作，目的是检查电流二次回路是否存在开路、短路、相序错误等情况，通常采用二次通流的方法来检查。

        母线差动保护二次通流一般的做法是，在每个间隔的开关端子箱处用校验仪往母线保护回路通入电流进行检查。不过该方法有两个弊端，首先，一次设备区范围较大、校验仪本身自重较大移动费力、电源取用不便、重复拆接线费时，所有间隔通流一次一般需两人工作1个小时甚至更长时间，费时费力；其次，以更换110kV母线差动保护为例，现场的停电情况一般是110kV全停，但对于主变间隔而言其他两侧开关在运行，如果主变110kV侧开关端子箱内电流回路编号存在错误或核对不仔细的情况下，有可能将电流通入主变保护回路，存在导致主变保护误动的风险。

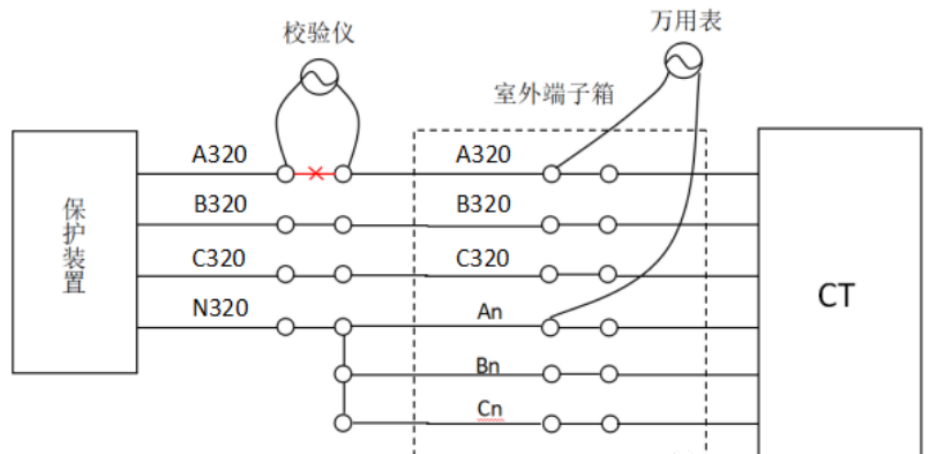

        为避免上述问题，结合现场实际，总结出另外一种通流方法，实施过程如下。将校验仪置于母线保护屏旁，以检查A相电流回路为例，断开保护装置A相电流端子连片，将校验仪的A、N两相试验线分别插入电流端子的两端通入采样电流，这时虽然电流回路没有开路但流变的二次绕组对交流呈高阻抗，一般校验仪会报电流开路，此时配合人员在端子箱处，将万用表切至电流档，两表棒分别搭接回路编号A320和N320两个端子，校验仪、保护装置电流回路电缆、万用表和母线保护将形成回路，母线差动保护装置采样应和万用表的读数一致，这样即能证明电流回路的完好性。如回路中存在任一断开点则校验仪仍然显示开路，如长电缆存在绝缘不好分流的情况则保护装置内采样和万用表读数会出现较大偏差。采用此方法，校验仪无需移动，一次设备区工作人员只需携带一块万用表即可完成所有间隔通流工作。
