发电机差动保护与电动机差动保护的区别？

        发电机差动保护和电动机差动保护的核心原理都是基于基尔霍夫电流定律（流入电流等于流出电流），通过比较设备两侧（或多侧）电流的大小和相位来检测内部短路故障。它们最根本的区别源于保护对象（发电机和电动机）本身的特性、运行工况、在系统中的重要性、故障后果以及由此带来的具体保护配置和整定原则的不同。

以下是两者的主要区别：

保护对象的特性和重要性：

        发电机： 通常是电力系统的核心电源，价值昂贵，其故障或非计划停运会对整个电网的稳定性、电能质量和供电可靠性造成重大影响。故障后果极其严重。

        电动机： 是系统中的重要负荷，尤其是大型高压电动机（如给水泵、引风机、压缩机等），其故障会影响局部工艺过程或厂用电系统的运行，但通常不会像发电机故障那样造成全网性影响。重要性相对较低（但大型关键电机也很重要）。

故障电流特征：

发电机：

        内部短路电流： 由发电机自身电势产生，理论上可以非常大（仅受发电机次暂态电抗限制），但实际受励磁系统响应速度限制，上升速度可能不如外部故障快。故障电流中可能含有显著的直流分量和谐波（尤其是二次谐波）。

        外部故障穿越电流： 非常大，由系统提供。

        非故障工况： 需要特别考虑励磁涌流（投入励磁时）、非同期合闸、系统振荡等情况产生的异常电流。

电动机：

        内部短路电流： 由系统电源通过电动机定子绕组阻抗提供，大小取决于系统短路容量和电动机参数。上升速度快。

        外部故障穿越电流： 相对较小（与发电机相比）。

        非故障工况： 需要特别考虑启动电流（通常是额定电流的5-8倍，持续时间数秒到数十秒）和堵转电流（类似启动电流）。这是电动机保护面临的最主要挑战之一。

电流互感器（CT）配置与要求：

发电机：

        配置： 通常需要两组CT：一组在发电机出口断路器侧（或主变低压侧），另一组在发电机中性点侧。中性点侧CT通常安装在发电机外壳内或封闭母线内，环境条件可能较恶劣。

        要求： 要求极高。两组CT的特性（变比、饱和特性、暂态特性）必须严格匹配。特别是对于大型发电机，常要求使用TPY级或更高性能的CT，以防止在外部严重故障或非周期分量大的情况下CT饱和导致保护误动。中性点侧CT的安装位置和性能是难点和重点。

电动机：

        配置： 通常也需两组CT：一组在电动机的电源进线侧（开关柜内），另一组在电动机的中性点侧（或绕组内部，如果引出）。对于星形接法的电机，中性点可能不易引出，有时采用不完全差动（仅比较两相）。

        要求： 要求相对较低。CT需要能承受电动机启动大电流而不饱和，匹配性要求不如发电机严格，通常使用常规保护级（如P级、PR级）CT即可满足要求。

保护的灵敏度与整定原则：

发电机差动：

        灵敏度要求： 极高。需要可靠检测出发电机内部各种位置（尤其是靠近中性点的匝间短路）的轻微故障，即使故障电流不大。

        启动电流整定： 较小，通常整定为躲过额定负载下的最大不平衡电流（0.1~0.3倍额定电流）。需要特别注意躲过外部故障切除后的恢复性涌流和TA断线。

        比率制动特性： 斜率通常设置得较平缓（斜率较小，如15%~30%），以保证内部高阻故障时有足够的灵敏度。制动系数需要仔细计算以躲过外部故障时由于CT特性差异产生的最大不平衡电流。

电动机差动：

        灵敏度要求： 相对较低。主要目标是检测严重的相间或接地短路。

        启动电流整定： 必须可靠躲过电动机的启动电流和堵转电流。这是整定的首要原则。启动电流整定值通常较高（0.5~1.0倍额定电流，甚至更高，具体取决于启动电流倍数和持续时间）。

        比率制动特性： 斜率通常设置得较陡峭（斜率较大，如40%~60%）。主要目的是：

        可靠制动于启动/堵转这种大穿越性电流工况（此时不平衡电流可能较大）。

        提供一定的抗外部短路能力。

        灵敏度要求通常不如发电机高。

抗异常工况和防误动措施：

发电机差动：

        谐波制动： 至关重要。普遍采用二次谐波制动（识别励磁涌流）和五次谐波制动（识别过励磁）。这是防止在非故障工况下误动的关键措施。

        TA断线检测与闭锁： 必不可少。TA断线会产生极大的差流，必须能快速检测并闭锁差动保护（或切换为告警），防止误跳闸。

        过励磁识别： 可能需要特殊处理。

        涌流闭锁： 除了谐波制动，可能还有其他辅助判据。

电动机差动：

        抗启动/堵转： 主要依靠高启动电流定值和陡峭的比率制动特性来可靠制动。启动过程中不平衡电流通常相对稳定，谐波含量特征不如励磁涌流明显。

        谐波制动： 应用相对较少，或仅作为辅助判据。电动机启动电流主要是基波。

        TA断线检测： 通常也有，但重要性略低于发电机（误动后果相对轻）。策略可能是告警或延时闭锁/跳闸。

辅助保护与功能：

        发电机差动： 通常作为主保护之一，还需要配合完善的后备保护（如阻抗保护、负序过流保护、定子接地保护、转子接地保护、失磁保护、过励磁保护、过电压/低电压保护、过频率/低频率保护、逆功率保护等）以及非电气量保护（如热工保护）。

        电动机差动： 对于大型重要电动机是主保护。通常与综合保护继电器集成，该继电器还提供过载保护（热记忆模型反时限）、堵转保护（定时限速断）、不平衡/负序保护、接地故障保护、低电压保护等。启动超时保护也很关键。

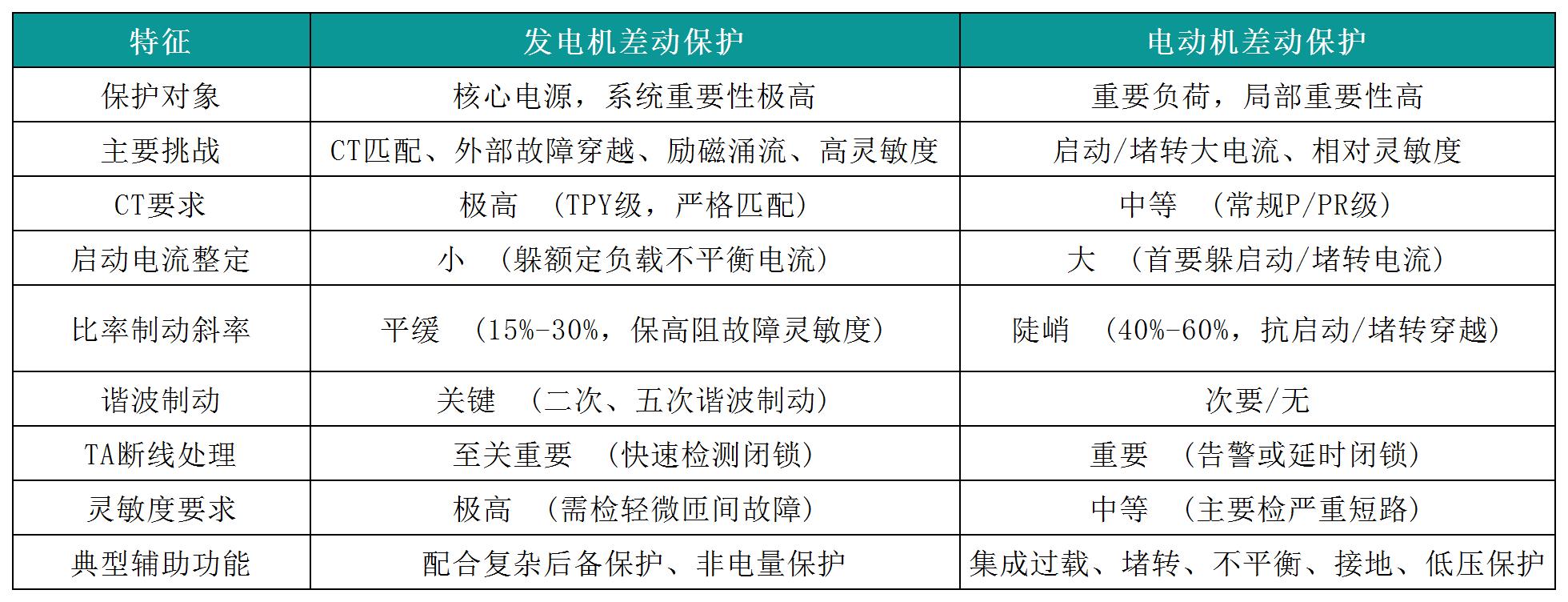

总结对比表：

简单来说：

        发电机差动： 围绕“高价值、高要求、高灵敏度”展开，核心难点是CT匹配和防止励磁涌流等异常工况误动，同时保证对轻微内部故障的高灵敏度。

        电动机差动： 围绕“躲过启动大电流”展开，首要任务是确保在启动和堵转这种正常大电流工况下不误动，同时能检测出内部严重短路。灵敏度要求相对发电机低，CT要求也相对宽松。

        理解这些区别对于正确配置、整定和维护这两种保护至关重要。
