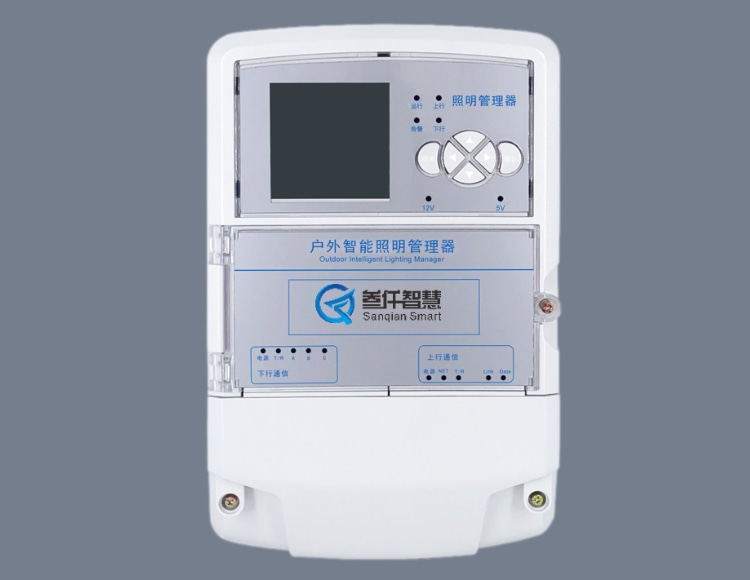

WLP-3700L 电力载波集中控制器

         WLP-3700L电力载波集中控制器设备是专用的户外路灯照明管理器，用户可以自由设定控制的时间。本产品支持多种控制模式：内置调光模式、定时模式、经纬度模式、光照度模式、光照+定时组合模式、光照+经纬+定时复杂模式。本产品具有PLC 电力载波通信功能，4G通信功能，可以配合单灯/双灯控制器/漏电控制器 一起使用。本产品广泛适用于户外或工况等各种照明控制领域。

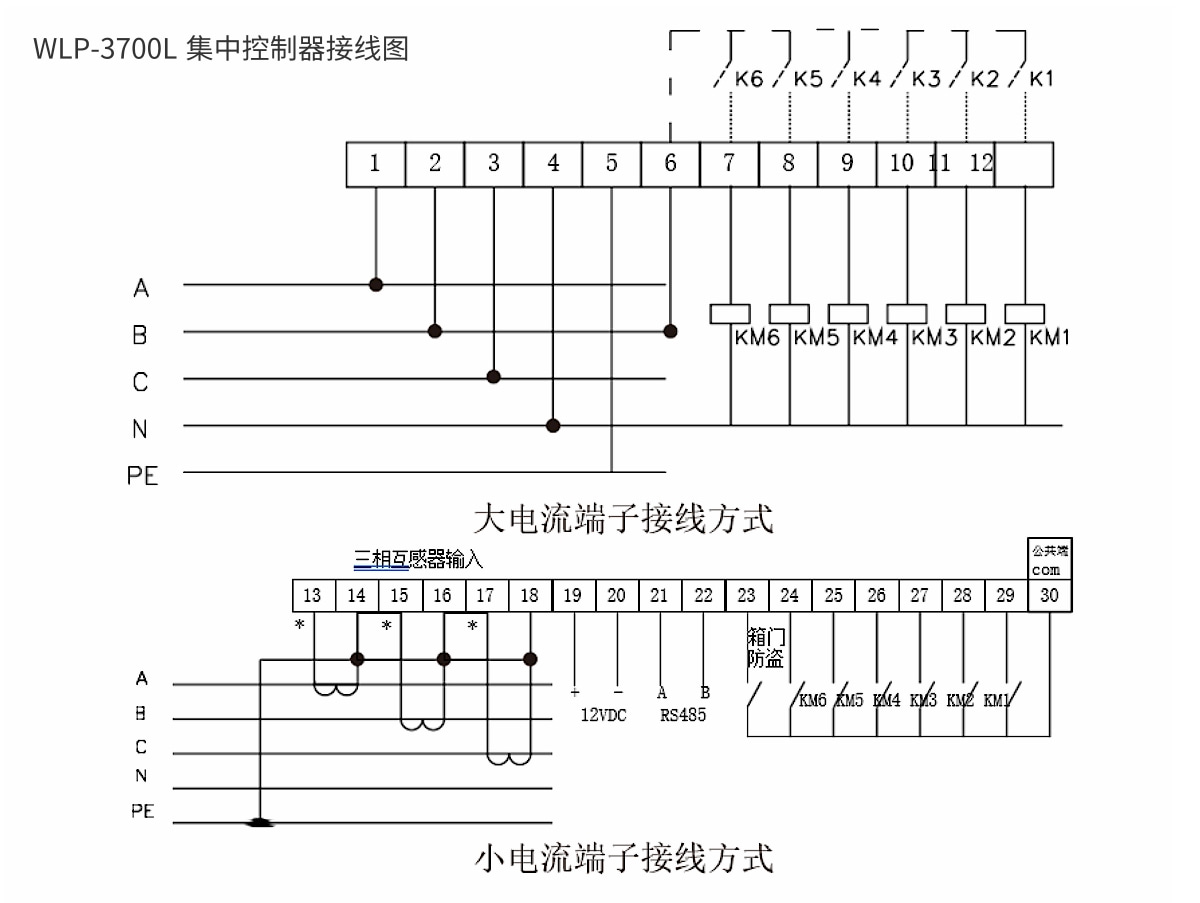

WLP-3700L电力载波集中控制器接线图：

WLP-3700L电力载波集中控制器故障及常见问题判断：

A、设备离线故障判断方法：

1、检查4G模块是否插好;

2、检查SIM是否插好;

3、检查SIM卡是否有欠费;

4、检查设备的IP和端口是否设置正确;

5、检查设备是否通电;

6、检查服务器网络是否正常；

7、检查服务器通信server是否正常开启

8、检查外置天线是否拧紧并且接触良好

B、回路故障故障判断方法：

1、检查接线是否正确;

2、检查接触器的常开点是否正常闭合和断开；

C、485通信故障判断方法：

1、检查接线是否正确;

2、检查12VDC辅助的电源是否正常供电;

D、设备有电无法正常工作故障判断方法：

1、检查电源指示灯5V,12V是否显示正常;

2、检查运行指示灯是否显示正常;

E、载波模块无法正常工作故障判断方法：

1、检查载波模块电源指示灯显示正常;

2、检查系统设置中的单灯检测功能是否开启;

3、检查载波模块是否插好，插针是否有变形；

4、检查回路是否开启；

5、检查载波通信指示灯是否正常闪烁；

6、检测载波模块初始化是否完成，载波初始化完毕蜂鸣器会发出“滴”一声

WLP-3700L电力载波集中控制器技术参数：

控制方式： 时控/经纬度/光控

控制回路数： 6回路

输出触点(阻性)： 16A

显示方式： LCD

安装方式： 壁挂安装

上行通信方式 ：4G/以太网/4G

下行通信方式： PLC电力载波

电力参数测量： 电压、电流、功率因数、频率、千瓦和千瓦时；计量精度：1%

通信接口： Rs485×1

IO数量 ：6路反馈 1路箱门报警

工作电压： 3×220VAC±20%

静态功耗： ＜5W

外形尺寸 ：281*175*95mm

WLP-3700L 电力载波集中控制器安装尺寸图：
