道路智慧路灯(灯杆)项目建设总体设计方案示例

来源:智能电力网 时间:2021-01-16 19:40:26 发布信息

项目背景介绍:

      通过整合交警、公安、市政多部门现有杆体,解决杆体林立的现状,实现城市生态空间品质的总体提升,为智慧城市数据采集和5G新基建提供保障。

      试点路段目前存在各类杆体174根,待多杆合一的道路智慧灯杆建成后,总体节约道路占地面积144m2。


总体设计架构图如下图所示:

智慧路灯总体设计架构图

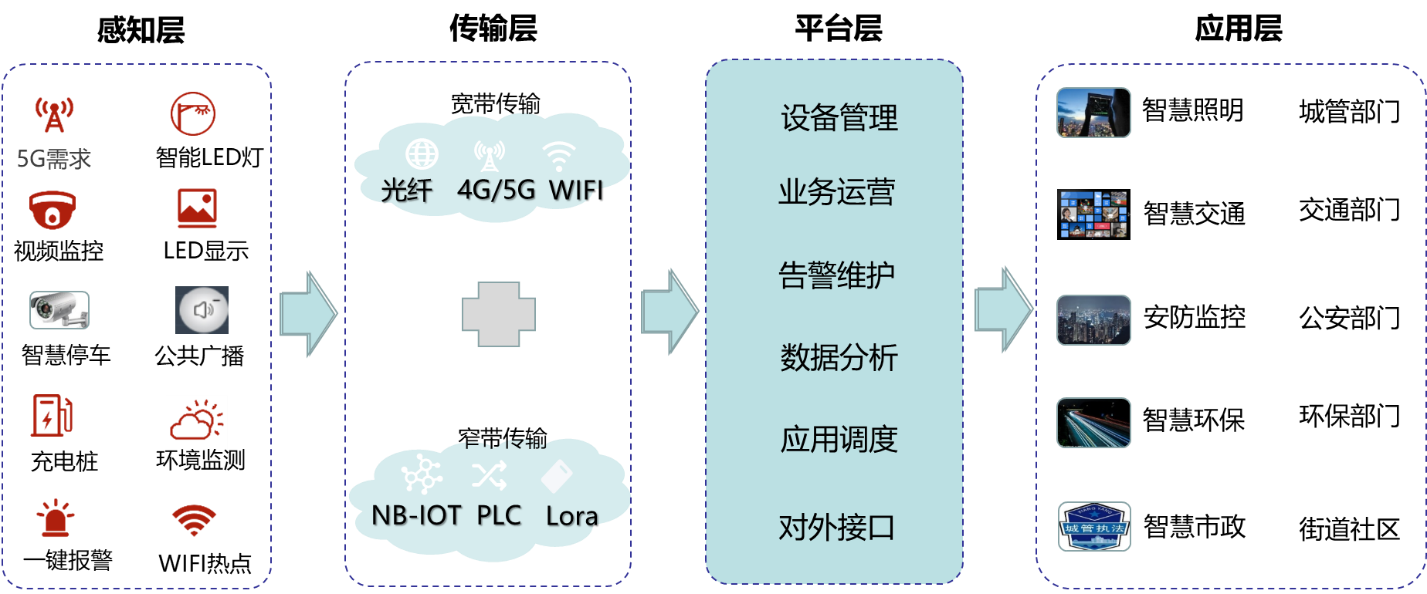

总体架构图


系统功能架构

智慧灯路系统功能架构

系统功能架构架构图

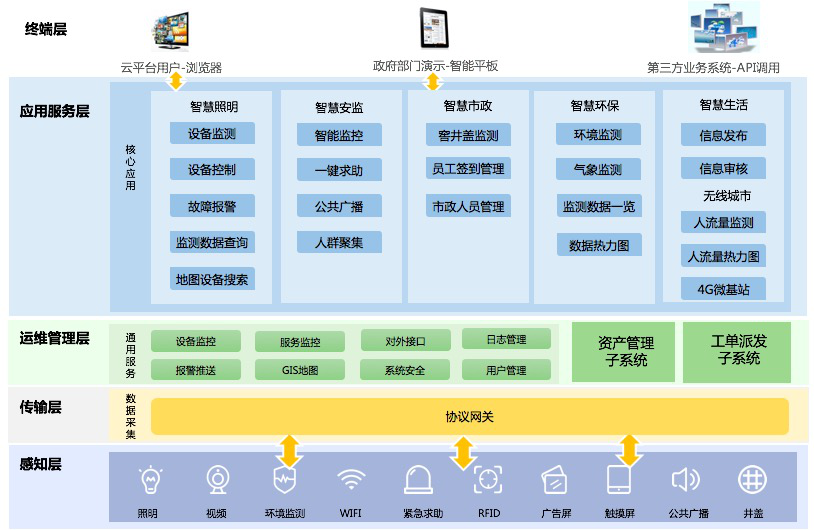

     智慧灯杆平台功能架构从上到下由终端层、应用服务层、运维管理层、感知层所组成。

      应用服务层包含智慧照明、智慧安监、智慧环保、智慧生活、智慧市政、无线覆盖六大应用服务。

      运维管理层提供设备监控、报警推送、服务监控等运维服务,关于设备的全部基础信息在资产管理子系统统一维护。

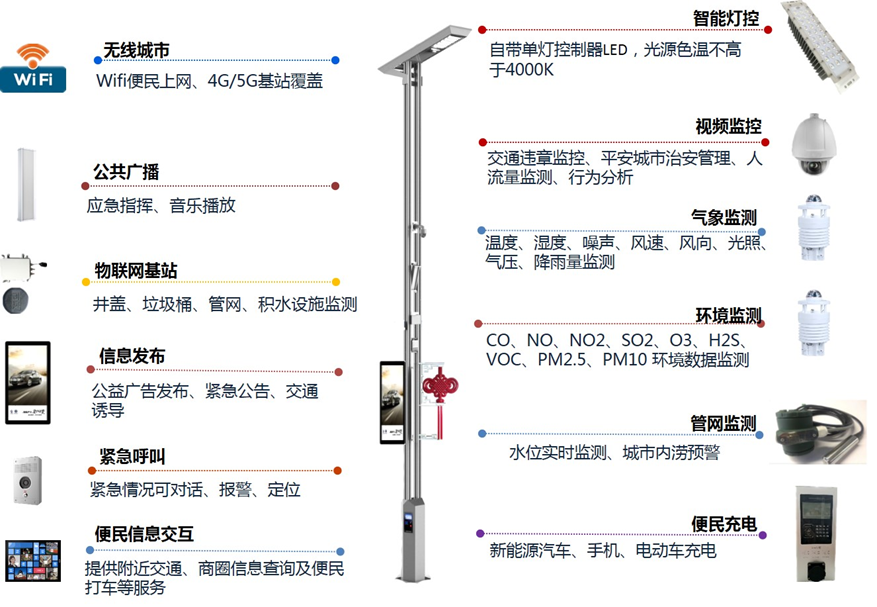

      感知层包含照明、视频监控、环境监测、无线WIFI、紧急求助、公共广播、信息发布、广告互动、井盖监控、RFID等设备。


智慧灯杆整体架构图如上所示,其核心有两部分:

      一是智慧灯杆前端数据采集设备,主要实现对现场灯具的控制以及数据感知、监测等。

      二是智慧灯杆综合管理平台,包含网页平台与移动APP,通过对智慧灯杆内部的灯联网组件、视频监控组件、公共广播组件、充电桩组件等进行监管、数据提取和数据分析,实现上述组件的综合利用,授权用户通过网页即可使用,同时还将实现移动访问,用户通过智能设备即可使用。


灯杆功能模块

智慧灯杆功能模块图(按需配置)

智慧灯杆功能模块图(按需配置)


综合管理平台

智慧灯路综合管理平台

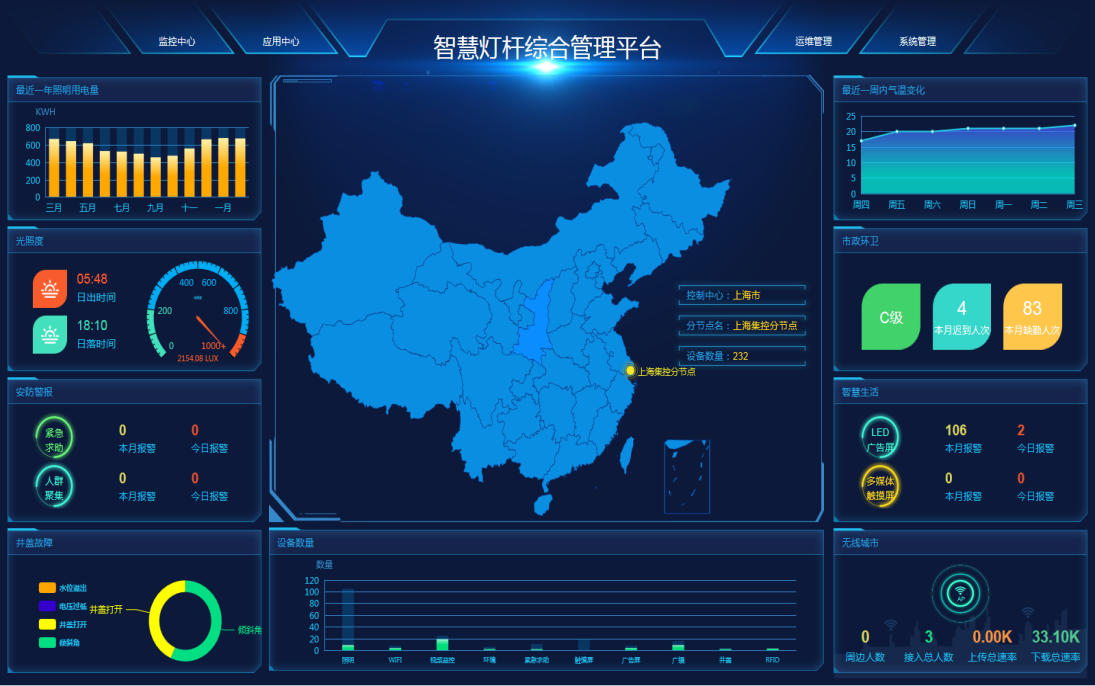

智慧灯杆综合管理平台示意图


      软件平台采用B/S架构,用户在浏览器上即可使用本系统,同时提供移动控制支持,用户也可在平板电脑上对系统进行操控。


网络总体架构

      单灯控制部分接入城市照明维护中心,结合原有平台,实现单灯的监测、调光等功能。智慧灯杆综合管理平台数据落地后无缝对接数字城管平台进行综合展示,实现城管全景集中展示、仿真预测、指挥调度和决策优化和数据共享。最终数据除推送至数字城管平台外同步推送至相关维护部门,维护部门采取分级分权进行权限配置。

现网数字城管平台总体网络示意图

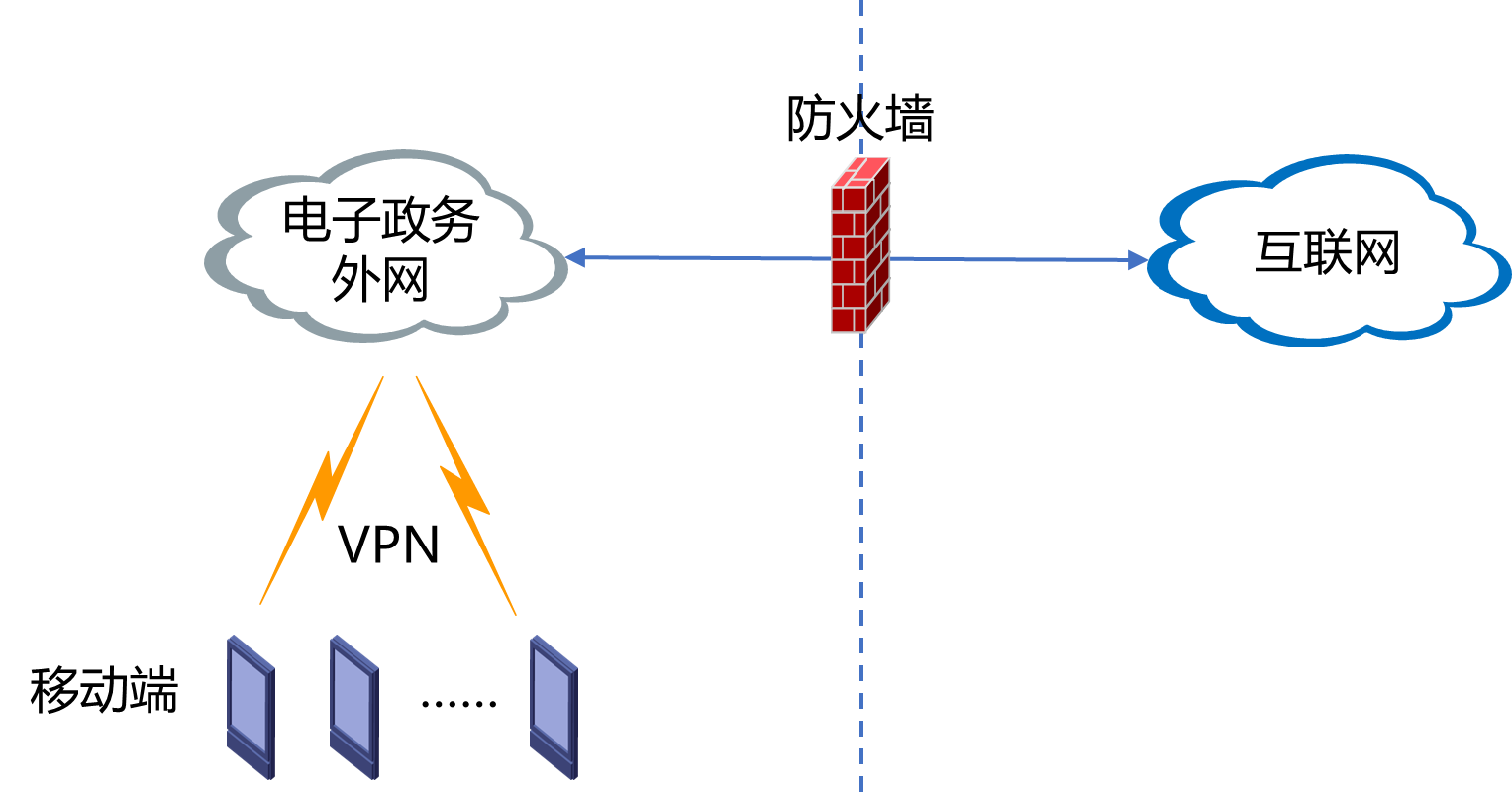

现网数字城管平台总体网络示意图


      目前数字城管平台部署于电子政务外网,移动端采用VPN方式接入平台。电子政务外网与互联网之间采取逻辑隔离方式实现数据交互。

项目总体网络示意图

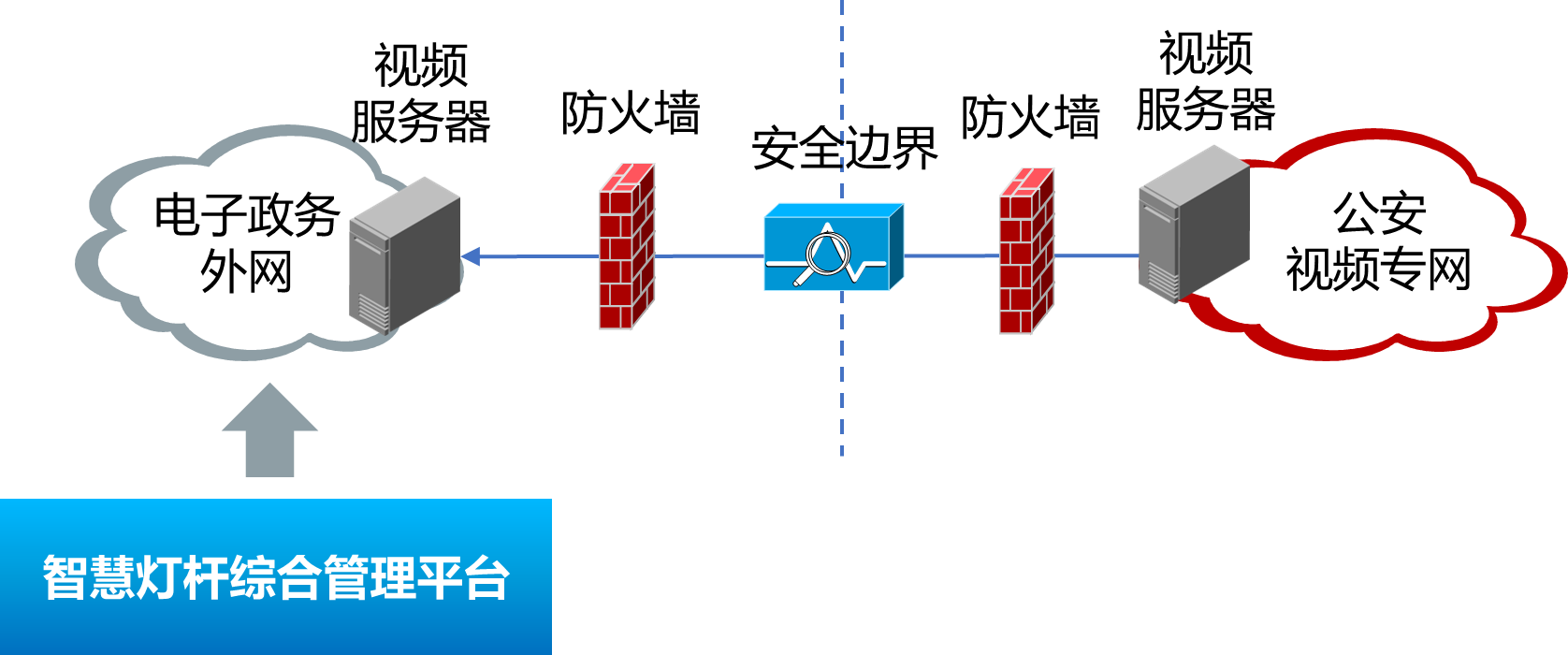

项目总体网络示意图

      项目采集的井盖、排水监测类数据汇聚至智慧灯杆综合管理平台,平台通过电子政务外网接入数字城管平台。公安、交警类视频数据按照现有接入方式,通过视频安全边界实现4000路城管相关视频数据的调取查看,最终在城管局4楼数字城管中心实现3×6拼接屏的可视化指挥。
