ZRR-910电缆头防爆保护装置

ZRR-910电缆头防爆保护装置简介

      在电力系统中，柜体中受制作工艺、温湿度影响，会存在不同程度的老 化，容易出现电压击穿、烧毁、爆炸等电气事故，对供电系统的损害，影响 供电的可靠性。柜体安装使用现场条件差，不可避免的会侵入灰尘、水分等， 影响铜排和电缆的绝缘性。长时间的使用，频繁的切换通断电，会引起温度 的大起大落，从而导致绝缘层的老化，塑性变形增大，收缩量增加，影响绝 缘寿命和性能。当柜体母线、电缆等因为老化造成触点电阻增大，电流未达 到保护定值时，就会引发发热或放电现象。从而引起拉弧、燃烧、爆炸等一 系列的严重事故，影响柜体的安全，造成巨大的损失。因此在高压柜体中安 装一个可以监测温度、电流、烟雾和弧光的柜体防爆装置是很有必要的。

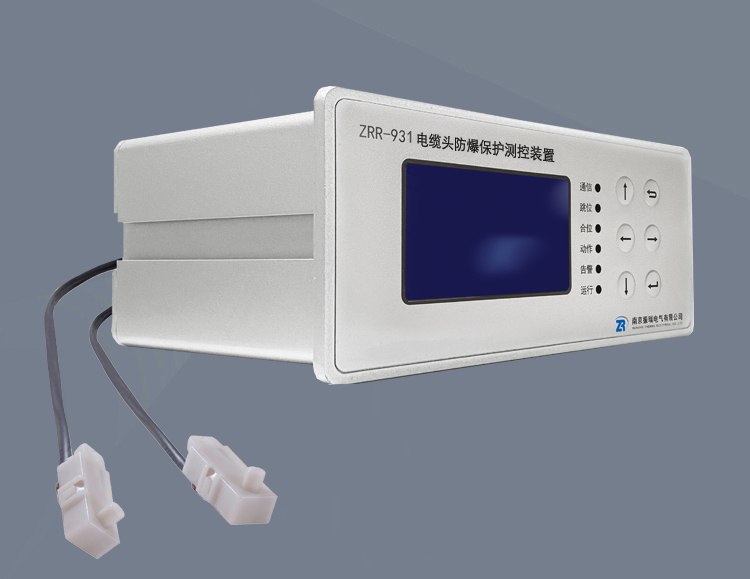

      ZRR-931电缆头防爆保护装置是一款集弧光检测单元、电流采集单元、无线温度测 量单元、烟雾监测单元、电缆漏电流监测单元于一体的保护装置。通过检测 柜体内的弧光、电流、烟雾、温度信号作为防爆装置的保护判据，电流过流 定值和温度超温报警值都可以设定，另外弧光判据具有四种灵敏度可以设置。 本装置可根据用户需求选择跳闸判据，跳闸逻辑灵活可调。

ZRR-910电缆头防爆保护装置特点

      装置一体化结构，安装方便，AC/DC85~ 265V电源输入;

      友好的人机界面，主机和显示装置一体式安装，显示装置采用IPS液晶彩屏;

      最多2路弧光点传感器接入，弧光判据具有四种可选灵敏度

      采用过滤干扰光的新型弧光传感器，具有过滤干扰光的功能，避免可见光传 感器受环境光照影响引起误动；

       三相电流监测，3点无线温度监测(最多可选配12点无线温度监测)，电流过流 值、温度超高值都可设定;

      带1路大容量跳闸输出，1路告警接点输出，跳闸逻辑可编程;

      24小时不间断系统自检，可持续巡检系统内的所有设备，保证与主机连接的 点传感器硬件正常，且与系统连接正常;

      自带RS485和以太网通讯端口，支持MODBUS通讯协议;

      速断，定时，反时限三相过流保护；

      1组零序过流保护；

      4组跳闸矩阵，灵活编程；

      故障录波COMMTRADE，IRIGB对时，温度和电缆漏流变化曲线记录；

      实时监测电缆漏电情况，对绝缘水平实时监测；

      单元事件，故障事件，动作事件分开精确追忆

ZRR-910电缆头防爆保护装置结构

      （1）结构：采用标准机箱，整面板、背插式结构，嵌入式、后接线安装方式，强弱电隔离，大大加强了其产品的电气性能。

      （2）插件：本装置的插件包括CPU插件、AC和MMI插件：其中CPU插件为装置的核心，为高度集成的CPU，其中包括了RAM、Flash Memory和AD等芯片的功能，同时带有出口、开入和通讯功能；AC插件包括电源和模拟量采集。

1）CPU

      a)CPU系统：CPU系统由高度集成微处理器CPU组成。CPU模件具有极强的数据处理，可以实现各种复杂的故障处理方案和记录大量的数据信息。

      b)开关量输入及输出部分：开入量电源由装置电源DC24V本身提供，采用光耦隔离。开出是用于驱动出口的继电器，

      c)通信部分：本插件内具备通用性接口的RS485。

      d)时钟回路：插件内设置了硬件时钟回路，采用的时钟芯片精度高，并配有电池以掉电保持。；另外，CPU插件采用了多层印制板及表面封装工艺，外观小巧，结构紧凑，大大提高了装置的可靠性及抗电磁干扰能力。

2）开入、开出回路

      a)弧光检测回路：设置有3路弧光信号接口回路，可选择光纤式传感器，采用装置内部供电方式，针对不同的应用需求，提供可见光式、紫外光式等多种传感器类型。

      b)开入回路：设置有5路外部开入回路，均采用DC24V直接开入方式，装置软件采取了防抖措施，避免了误发信。

      c)逻辑继电器：逻辑继电器由CPU插件直接驱动，这类继电器包括：跳闸继电器、信号继电器。

3）交直流回路

      a)开关电源：定制高可靠性开关电源，输出可选择为DC48/110/220或AC110/220.

      b)模拟量采集：外部电流经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU经采样数字处理后，构成各种数字式保护继电器，并实时计算各种测量值。IA、IB、IC端子为保护模拟量输入。

（3）人机对话插件（MMI）

      人机对话（MMI）插件主要功能是显示保护CPU输出的信息，人机界面清晰易懂，配置通用的键盘操作方式，使得人机对话操作方便、简单。

ZRR-910电缆头防爆保护装置技术参数

ZRR-910电缆头防爆保护装置开孔尺寸
