浅析光伏并网柜中防孤岛保护和电能质量在线监测的应用

    光伏并网柜是承接中式逆变器与升压变压器或交流汇流箱与升压变压器的重要组成部分，进线采用断路器输入或直接输入，输出采用断路器或负荷隔离开关，母线采用电镀或纯化后的母线连接，并提供防雷保护。

    并网柜主要由刀闸、断路器及有关的控制元件组成，由于其连接发电机系统和电网系统，安装有完备的并网保护装置，起到发电机并网作用，而被称为“并网柜”。 光伏并网柜作为光伏电站的总出口存在于光伏系统中，是连接光伏电站和电网的配电装置，可以保护、计量光伏发电的总量，方便故障检修管理，提高发电系统的安全性和经济效益。具备检失压分闸、检有压合闸、过流保护、过电压保护、孤岛保护、防逆流保护、谐波治理、无功补偿等全方面多项保护功能，同时具备显示光伏发电系统运行参数和状态指示，被广泛运用于光伏发电系统，与光伏并网逆变器配套使用可组成一套完整的光伏发电系统解决方案。

   光伏并网柜在运行中，会出现电压降低、电压升高、频率降低、频率升高、频率突变等故障，光伏发电超过并网线路变压器容量的25%就要装设防孤岛装置，其次谐波问题是光伏发电的主要问题，光伏发电使用交、直流逆变器，由于逆变器是通过半导体功率开关的开通和关断作用，把直流电转变交流电，在此环节会产生谐波问题。另外由于光伏项目的不确定性，造成输出功率的随机波动，导致电网频率偏差、电压波动与闪变等。

  综上所述整理出以下综合监测解决方案

   本解决方案利用防孤岛保护装置采集并网电压、频率及电网进线电流等信号，当发生孤岛现象时，快速切除并网点，使本站与电网侧快速脱离。为电力用户专门打造的、具有高性价比的集保护、测量、控制和通讯于一体的新型微机保护装置，适用于35KV及10KV电压等级的保护及测控。

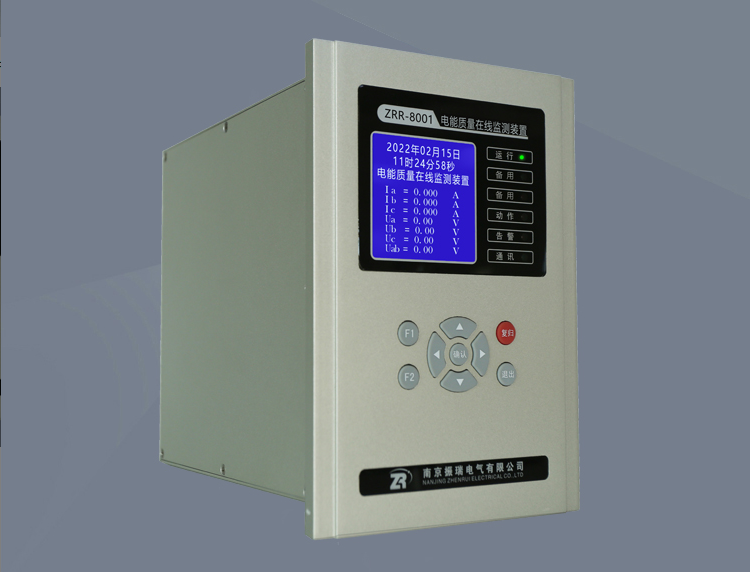

   同时配置电能质量在线监测装置，对电压谐波、电压波动与闪变、频率偏差、电压不平衡度、电压暂降/暂升/短时中断等进行实时监测。根据客户要求设定事件触发条件（手动或自动），记录事件触发前、后实时数据并保存，并保存有事件日志以供查询。通过这两种设备在光伏并网柜中的使用，为电网的可靠运行提供更优质的保障。
