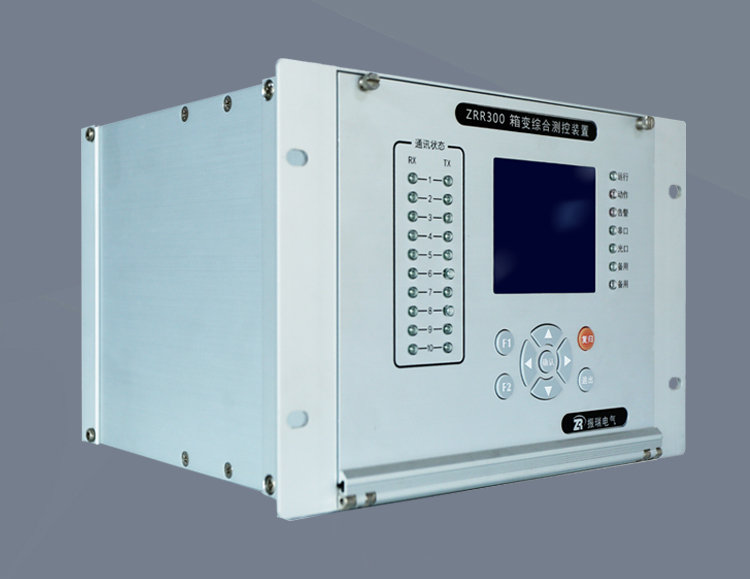

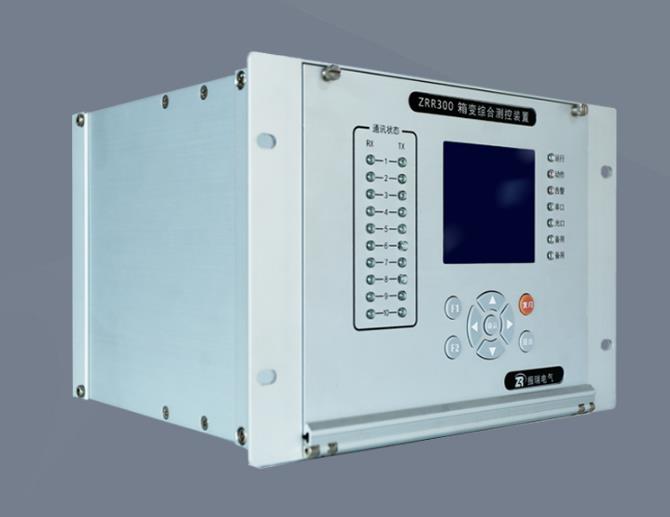

ZRR-300M智能箱变测控装置(带差动)

适用范围:ZRR-300M箱变测控装置是在ZRR300G三合一箱变测控装置的基础上增加了差动保护、电弧光保护功能,主要适用于一些需要带差动保护的光伏/风电箱变。

主要功能:集通讯管理机、光纤环网交换机、电弧光保护、箱变测控保护、差动保护多种功能于一身。

保护功能:非电量保护:轻瓦斯、重瓦斯、高温、超高温、变压器油位低、油位高、压力释放阀、高压熔断器A相、B相、C相。常规保护:三段式电流保护、三段式零序电流保护、过电压保护、低电压保护、差动保护、比率差动保护、过负荷保护。电弧光保护:单纯弧光保护、电流弧光双判据保护

通讯功能:2个自愈型光纤通讯接口,可组光纤环网;以太网通讯接口5路;2路弧光传感器接口;1路2.4G接口,可接入无线测温传感器;10路可配置的RS485通讯接口,多种规约自由配置和转换

产品质保

品质保证

合作模式

合作模式

售后服务

售前售后

ZRR-300M智能箱变测控装置简介

       ZRR-300M箱变保护测控装置采用一体化设计,集中了多种保护测控、非电量保护、电弧光保护、无线测温、差动保护、通讯、就地控制等功能,一台设备即可完成多个设备才能协调完成的任务,在保证产对变压器的保护、测控、信息交换等相同的功能前提下,降低了产品使用难度和运行维护成本。


ZRR-300M智能箱变测控装置功能


三合一箱变测控装置的功能


ZRR-300M智能箱变测控装置优点

       1、集中监控:将多种分散装置和仪表的功能集中组合,实时监控变压器的电流、电压、油位及油温等电量和非电量,并通过双光纤组成光纤环网,将数据上传至主站。

       2、增强对变压器的保护功能:集成了传统变压器继电保护的功能,如三段式过流保护、三段式零序保护、过负荷保护、变压器差动保护、变压器高低后备保护、过电压及低电压保护、电弧光保护等,其保护功能可以投退,方便用户选择使用。

       3、事故记录及存储功能:装置记录变压器的运行状况,对于变压器的保护跳闸事件、遥控事件、开关变位、非电量变位等SOE事件按时间顺序记录,可以根据用户需求进行删减(需口令),方便用户调阅和检查。

       4、就地操作:相对传统的监控方案,本装置配置了显示器和键盘,方便维护巡检人员就地调阅变压器的监控、保护、开关变位、历史记录的等信息。

       5、维护方便:装置采用整体化设计,相对分散装置和仪表组合监控,降低了接线复杂程度,简化了维护手续和成本。


ZRR-300M智能箱变测控装置产品特点

      1、采用4U半层标准铝合金机箱;

      2、采用32位处理器,16位AD采样,主要元件全部采用进口器件,保证了装置电气设计上的高可靠性,产品通过了严格的型式试验和电磁兼容测试,保证了产品在恶劣环境下的适应能力和可靠性,实现每周波64点采样;

      3、数码管显示,适应极限高低温(-40℃~75℃正常工作);

      4、采样精度高,测量电流、电压精度为0.5%;

      5、交直流宽范围辅助电源,工作范围为AC或DC85~265V;

      6、40路开关量输入(含非电量输入),装置自带DC24V驱动;

      7、9路继电器输出;

      8、6路直流量测量,标配3路热电阻输入,标配2路4-20mA输入(可增至3路4-20mA输入,订货时需注明);

      9、2路弧光传感器测量接口(选配);

      10、可选配5路以太网,10/100M自适应,支持MODbus和IEC 60870-5-103/104通讯协议;

      11、可配置规约转换模块(10路串口),支持现场多种设备接入和规约转换,方便各种就地设备以光纤方式上传各种信息;

      12、高抗干扰性,通过10项电磁兼容认证,所有指标均为最高等级通过。

ZRR-300M智能箱变测控装置的技术参数


三合一箱变测控装置的技术参数

ZRR-300M智能箱变测控装置的开孔尺寸

三合一箱变测控装置开孔尺寸
