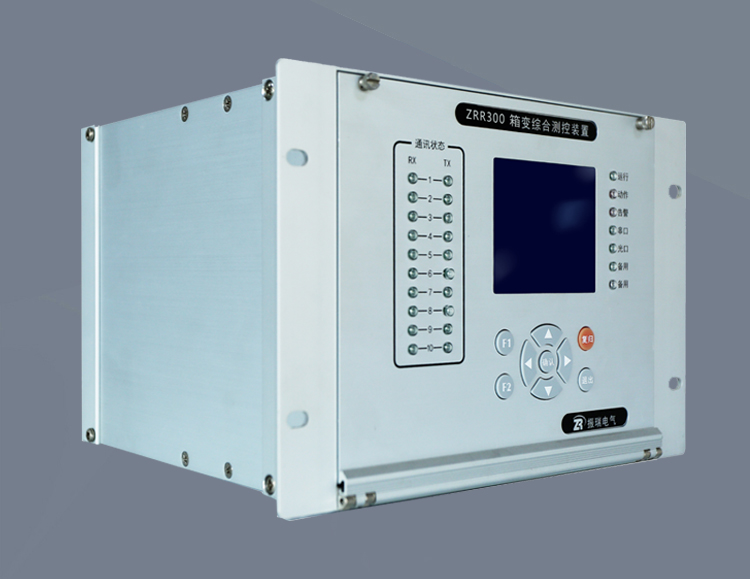

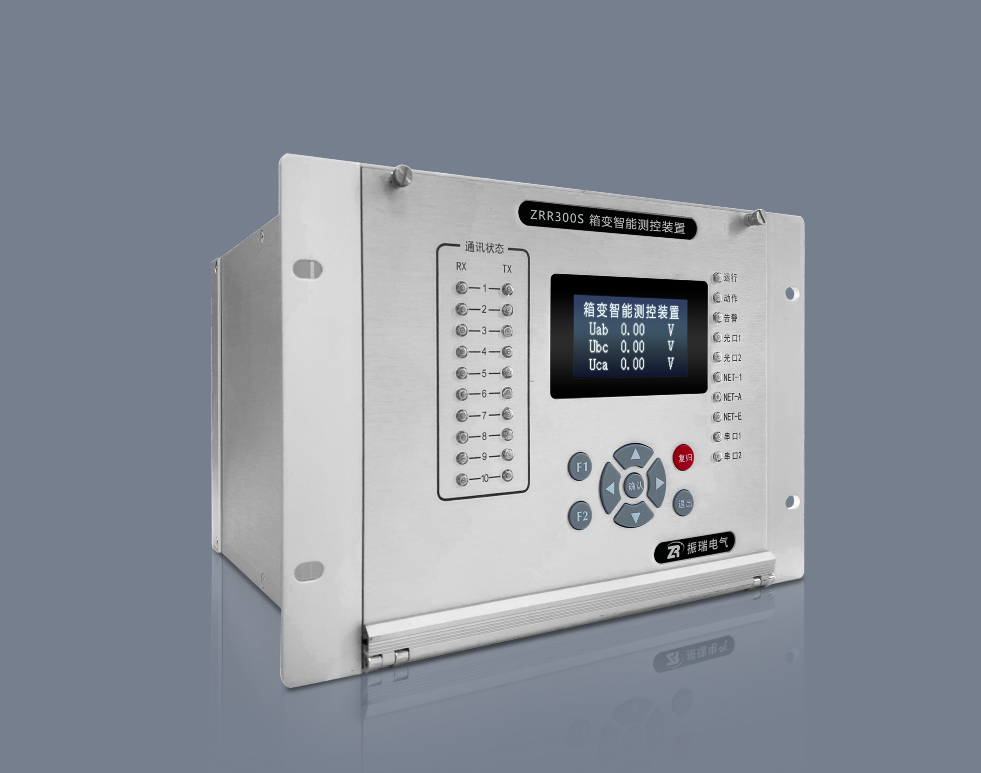

ZRR300F风电箱变测控装置(二合一)

适用范围:ZRR300F风电箱变测装置应用于风电场升压箱变高压侧,低压侧电流电压采集、保护,非电量保护,温度测量及开关的控制。装置含有保护、测控、计量、通信管理等多种功能,装置可对升压变高低压两侧进行全电量的测量与保护,可接入箱变内所有遥信。

保护功能:速断;    限时速断;过电流;  过负荷;过电压;低电压;PT断线;PT失压; .非电量保护:轻瓦斯、重瓦斯、高温、超高温、变压器油位低、油位高、压力释放阀。

测控功能:40路开关量输入,9路继电器输入;可测三相电流、三相电压、频率、功率因数、有功功率、无功功率、有功电度、无功电度;

通讯功能:通讯规约:Modbus/IEC 60870-5-103/104; 标配1路RS485; 2路以太网接口;2个自愈型光纤通讯接口,可组光纤环网

产品质保

品质保证

合作模式

合作模式

售后服务

售前售后

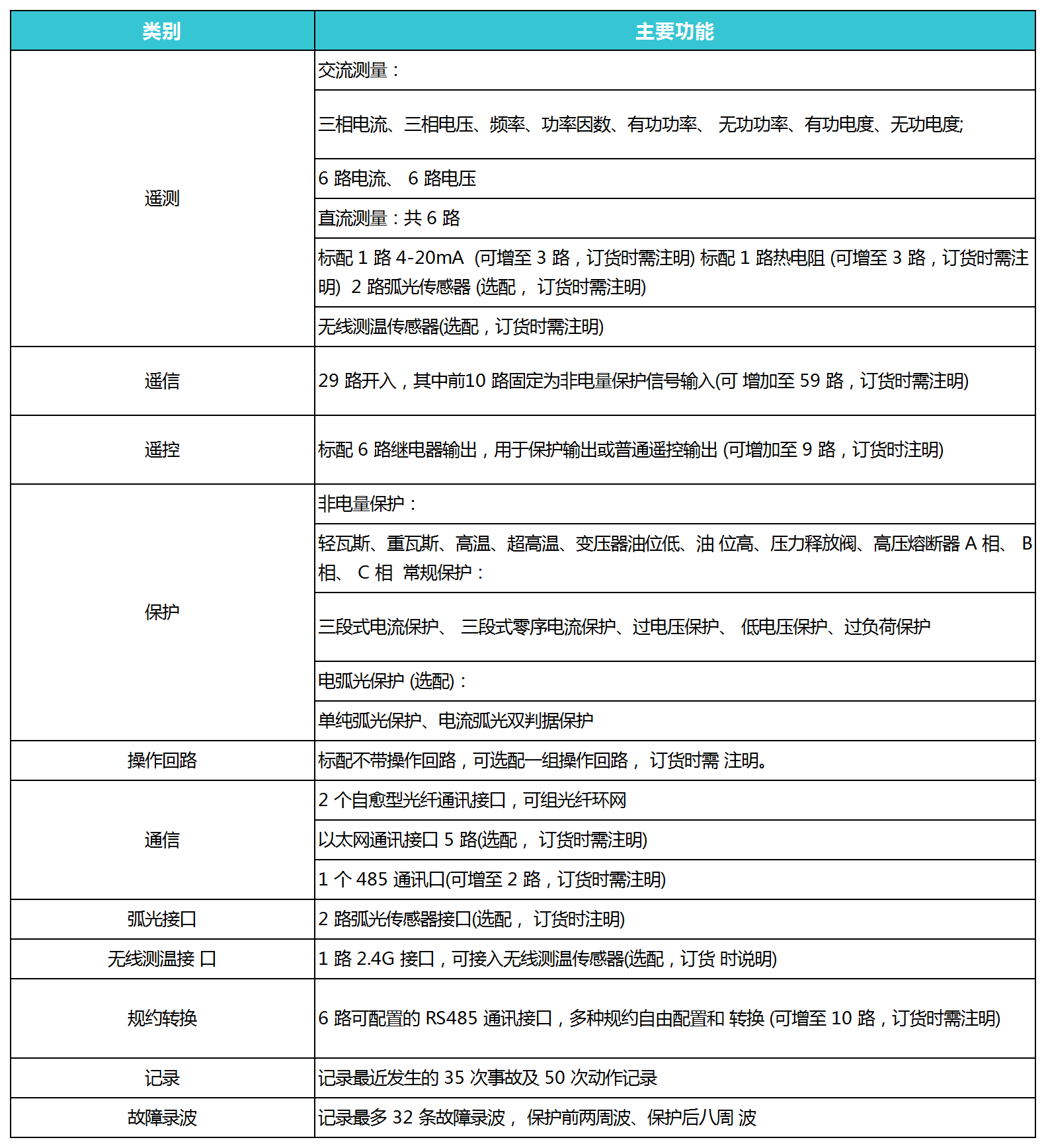

ZRR300F风电箱变保护装置简介

      ZRR300F风电箱变保护装置采用一体化设计,集中了多种保护测控、非电量保护、通讯、就地控制等功能,一台设备即可完成多个设备才能协调完成的任务,在保证产对变压器的保护、测控、信息交换等相同的功能前提下,降低了产品使用难度和运行维护成本。


非电量保护:

      轻瓦斯、重瓦斯、高温、超高温、变压器油位低、油位高、压力释放阀、高压熔断器A相、B相、C相


常规保护:

      三段式电流保护、三段式零序电流保护、过电压保护、低电压保护、过负荷保护


电弧光保护:

      单纯弧光保护、电流弧光双判据保护


ZRR300F风电箱变保护装置保护功能

1)三段式过电流保护

    每段各设一个软压板进行保护功能的投退,且每段保护各有一个动作电流及动作时间定值,各段保护相互独立。


2)零序过电流保护

      当零序电流大于设定电流时,经延时跳闸或告警。


3)非电量保护

      该保护功能为标准配置。提供重瓦斯、轻瓦斯、超温、温度高、油位低、油位高、压力释放阀、高压熔断器A、B、C相、非电量1、非电量保护2的直跳接口。并通过控制字选择延时跳闸/告警,同时采集遥信。


4)过电压保护

      投入过电压保护压板和控制字,当线电压大于设定值时,经延时跳闸或告警。


5)欠电压保护

      投入低电压保护压板和控制字,低电压设最小动作门槛,当三相线电压小于57V时,低电压保护不再动作,经延时跳闸或告警。


6)PT断线

      任意两相线电压之差>40V;Umin<0.1Un,I有电流(>0.2In);以上判据满足时,判为TV断线,延时10s告警,报告“TV断线告警”。

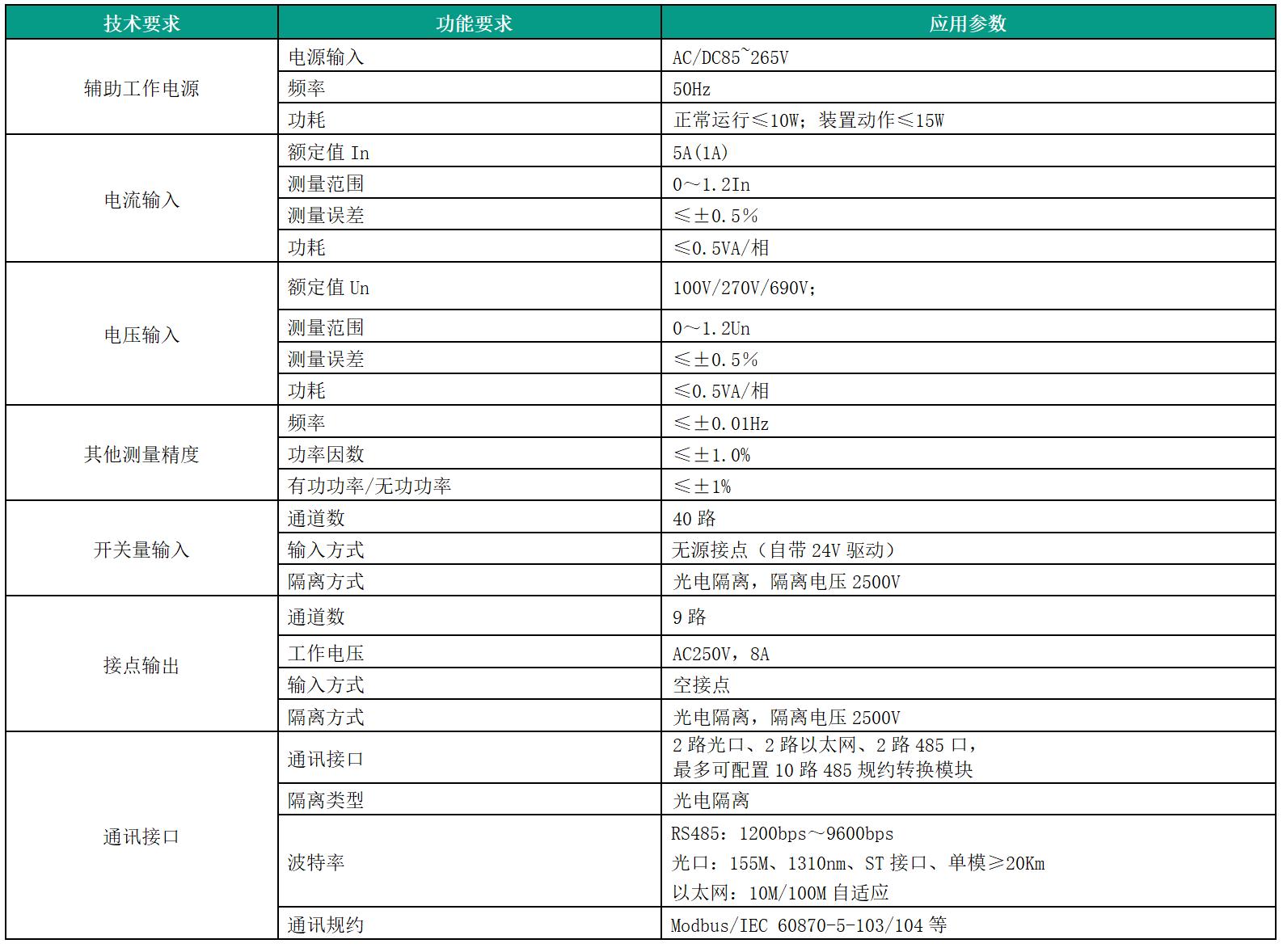

ZRR300F风电箱变保护装置技术参数

ZRR300F风电箱变保护装置技术参数

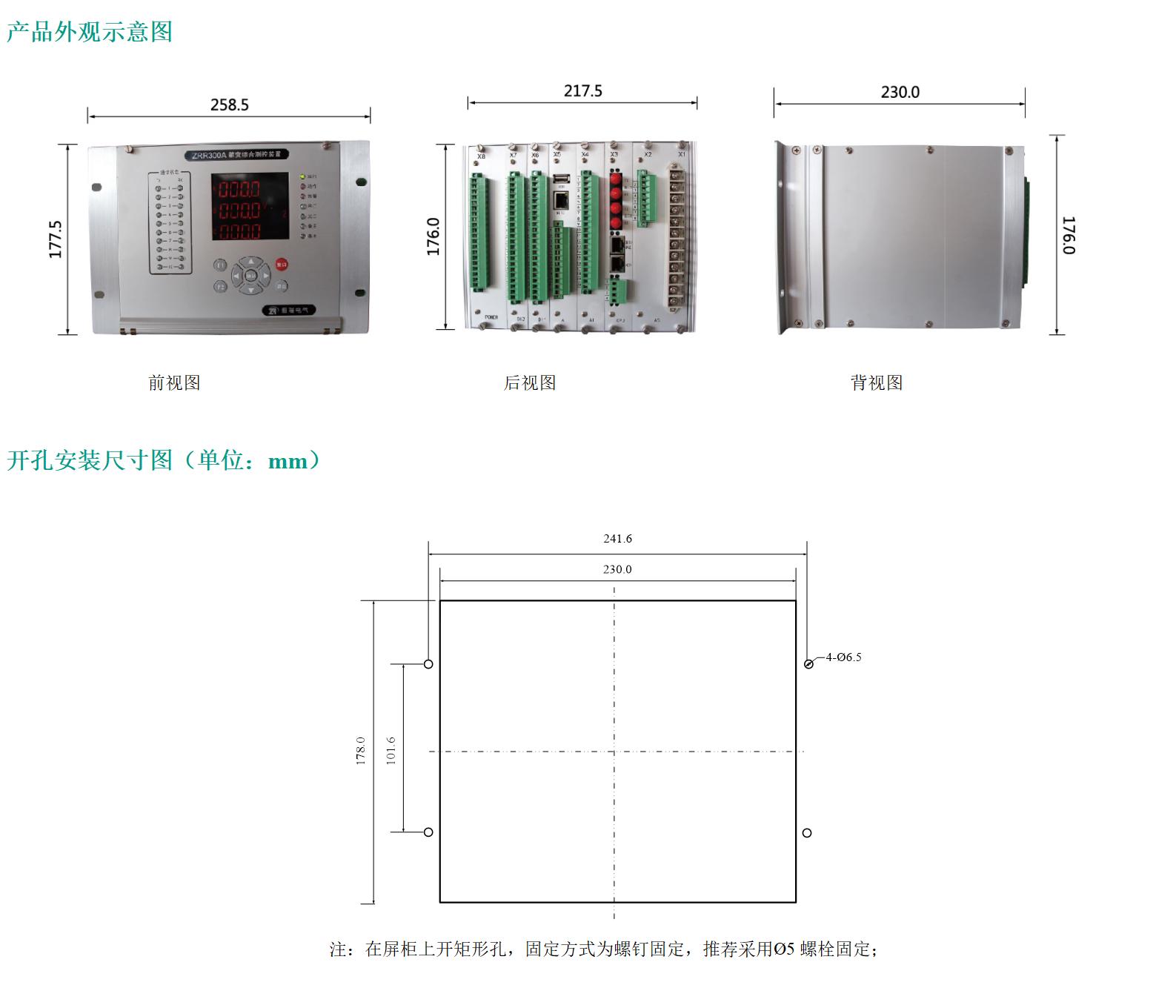

ZRR300F风电箱变保护装置开孔图

ZRR300F风电箱变保护装置开孔图
