ZRR-300G光伏智能箱变测控装置（三合一）

ZRR-300G光伏智能三合一箱变测控装置产品简介

      ZRR300三合一箱变测控装置能够对箱变进行保护和远程监控，全面实现对风电箱变的“遥信、遥测、遥控、遥调”功能；实现风电或者光伏工程的“少人值班” 的运行管理模式。

ZRR-300G光伏智能三合一箱变测控装置主要功能

      1、遥测功能:交流测量：三相电流、三相电压、频率、功率因数、有功功率、无功功率、有功电度、无功电度;  6路电流、6路电压; 直流测量：共6路，标配2路4-20mA（可增至3路，订货时需注明）；标配3路热电阻

      2、遥信功能:40路开入，其中前12路固定为非电量保护信号输入

      3、遥控功能:9路继电器输出，用于保护输出或普通遥控输出

      4、保护功能：非电量保护：轻瓦斯、重瓦斯、高温、超高温、变压器油位低、油位高、压力释放阀、高压熔断器A相、B相、C相，非电量1、非电量2；常规保护：三段式电流保护、零序电流保护、过电压保护、欠电压保护

      5、遥控功能：9路继电器输出，用于保护输出或普通遥控输出

      6、通信功能：2个自愈型光纤通讯接口，可组光纤环网；2路以太网通讯接口；1个485通讯口（可增至2路，订货时需注明）

      7、规约转换：标配6路RS485接口（可增至10路，订货时需注明）1路以太网通讯接口

      8、事件记录：记录最近发生的35/50次事故及操作记录

ZRR-300G光伏智能三合一箱变测控装置产品特点

     1.  采用4U半层标准铝合金机箱；
     2.  采用32位处理器， 16位AD采样， 主要元件全部采用进口器件， 保证了装置电气设计上的高可靠性， 产品通过了严格的型式试验和电磁兼容测试，保证了产品在恶劣环 境下的适应能力和可靠性，实现每周波64点采样；
     3.  液晶显示，适应极限高低温(-40℃~75℃正常工作)；
     4.  采样精度高，测量电流、电压精度为0.5%；
     5.  交直流宽范围辅助电源，工作范围为AC或DC85~265V；
     6.  58路开关量输入(含非电量输入)，装置自带DC24V驱动 (标配29路)；
     7.  9路继电器输出 (标配6路)；
     8.  6路直流量测量， 标配1路热电阻输入 (可增至3路4-20mA输入,订货时需注明)，标配
     9.  1路4-20mA输入(可增至3路4-20mA输入,订货时需注明)；
    10. 2路弧光传感器测量接口(标配不具备该接口， 订货时需注明)；
    11. 可选配5路以太网， 10/100M自适应，支持MODbus和IEC 60870-5-103/104通讯协议；可配置规约转换模块(标配6路，可选配10路串口)，支持现场多种设备接入和规约转换，方便各种就地设备以光纤方式上传各种信息；
    12. 高抗干扰性，通过10项电磁兼容认证，所有指标均为最高等级通过。
    13. 具备电度计量功能，可记录正向有功、正向无功、反向有功、反向无功总电度量。
    14. 支持800V/1140V电压直采。

ZRR-300G光伏智能三合一箱变测控装置的保护功能
   1) 三段式过电流保护
       每段各设一个软压板进行保护功能的投退， 且每段保护各有一个动作电流及动作时 间定值，各段保护相互独立。
   2) 三段式零序过电流保护
      当零序电流大于设定电流时，经延时跳闸或告警。
   3) 过负荷保护
      当过负荷保护软压板及控制字投入时， 任意一相电流大于过负荷电流定值时， 经延 时告警。
   4)非电量保护
      该保护功能为标准配置。提供重瓦斯、轻瓦斯、超温、温度高、油位低、 油位高、压 力释放阀、高压熔断器 A、B 、C 相保护的直跳接口。并通过控制字选择延时跳闸/告警， 同时采集遥信。
   5)过电压保护
      投入过电压保护压板和控制字， 当相电压大于设定值时，经延时跳闸或告警。
   6)低电压保护
      投入低电压保护压板和控制字， 低电压设最小动作门槛，当三相相电压小于 7V 时， 低电压保护不再动作，经延时跳闸或告警。
   7) PT 断线
      任意两相线电压之差>40V；Umin<0.1Un，I 有电流(>0.2In)；以上判据满足时， 判为 TV 断线，延时 10s 告警，报告 “TV 断线告警”。
   8) 电弧光保护功能
      电弧光保护以电流单元为基础分组，弧光探头可以整定关联到任意一组电流信号上。
      当弧光单元把光信号从弧光传感器传输到主控单元时， 并且同时电流启动元件动作， 电弧 光保护动作；装置可选择弧光信号动作单判据作为动作逻辑判断。

ZRR-300G光伏智能三合一箱变测控装置的保护逻辑

   1.  三段式电流保护

2.  三段式零序电流保护

3.过电压保护

4.过负荷保护

5.低电压保护

6.重瓦斯保护

7.轻瓦斯保护

8.超高温保护

9.温度高保护

10.油位低保护

11.压力释放阀保护

12.高压熔断器 A 相、 B 相、 C 相保护

13.油位高保护

14. 电弧光保护功能

15.PT 断线

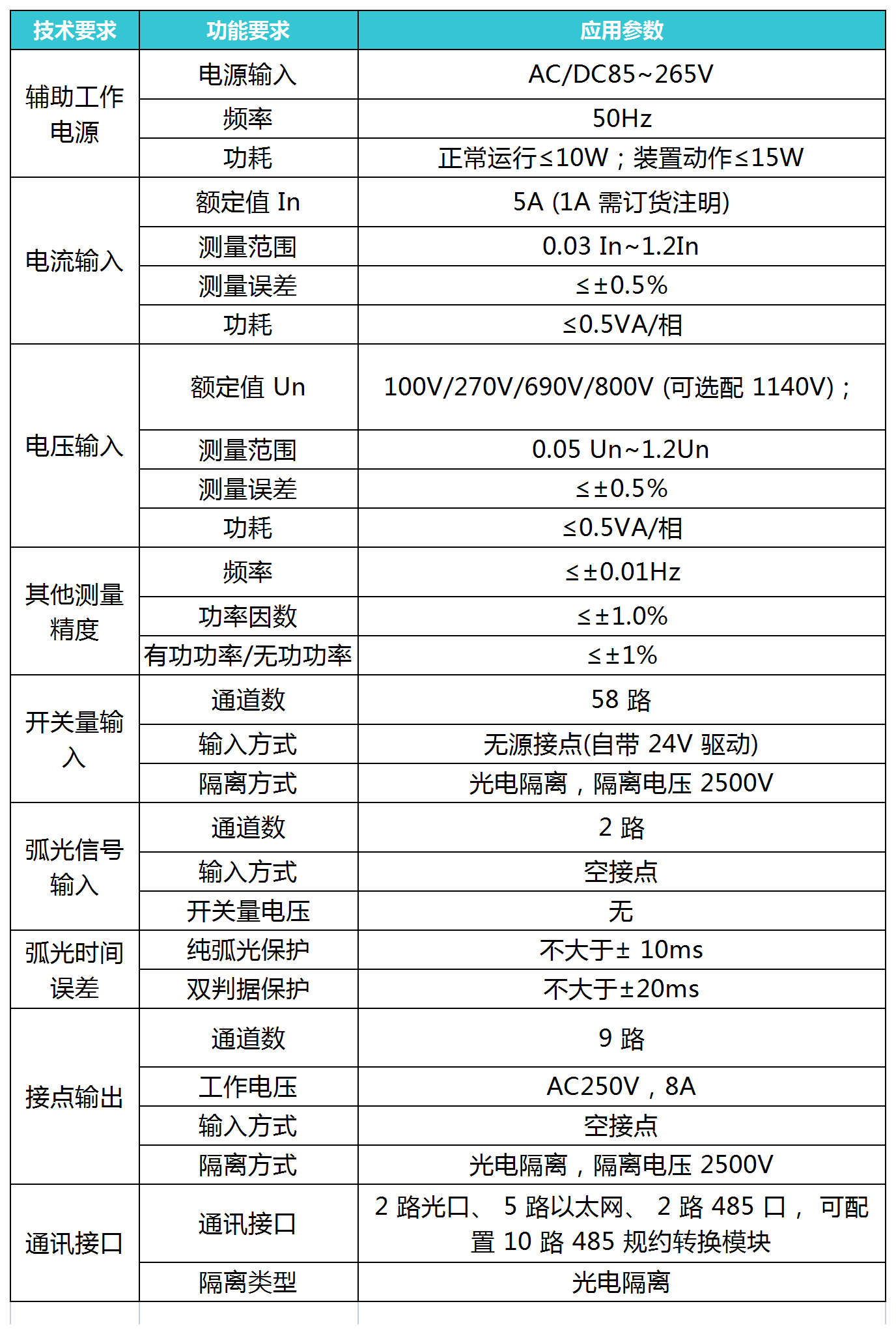

ZRR-300G光伏智能三合一箱变测控装置的技术参数

ZRR-300G光伏智能三合一箱变测控装置的开孔尺寸
