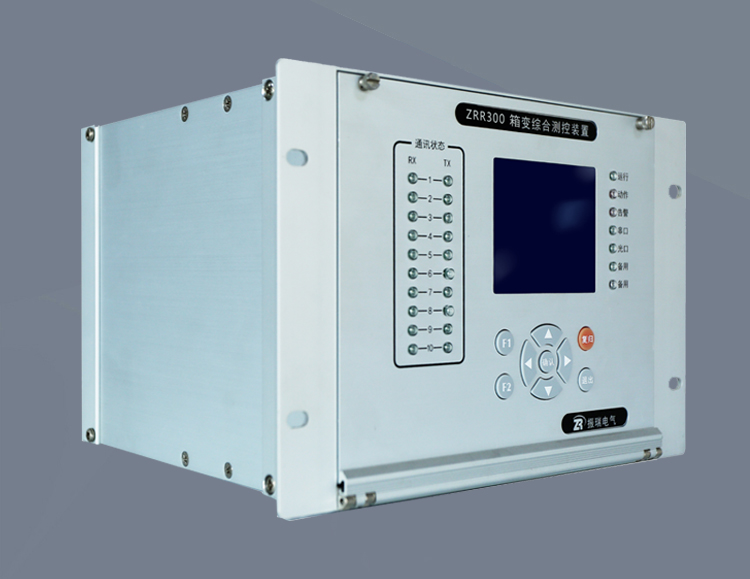

ZRR300光伏箱变测控装置(普通)

适用范围:ZRR300箱变测控装置适用于华为数采的光伏电站项目,该箱变测控不带光纤环网及规约转换功能,只适用于一般光伏、风电箱变的的信息监测。

主要功能:段式电流保护、零序电流保护、过电压保护、欠电压保护、PT失压、PT断线;非电量保护(轻瓦斯、重瓦斯、高温、超高温、变压器油位低、油位高 、压力释放阀 、高压熔断器A相、B相、C相)

测控功能:40路开关量输入,9路继电器输入;可测三相电流、三相电压、频率、功率因数、有功功率、无功功率、有功电度、无功电度;

通讯功能:通讯规约:Modbus/IEC 60870-5-103/104; 标配1路RS485; 1路以太网接口(选配).

产品质保

品质保证

合作模式

合作模式

售后服务

售前售后

ZRR300箱变测控装置简介

       ZRR300箱变测控装置对箱变进行保护和远程监控,全面实现对风电箱变的“遥信、遥测、遥控、遥调”功能;实现风电或者光伏工程的“少人值班” 的运行管理模式。采用一体化设计,集中了多种保护测控、非电量保护、通讯、就地控制等功能,一台设备即可完成多个设备才能协调完成的任务,在保证产对变压器的保护、测控、信息交换等相同的功能前提下,降低了产品使用难度和运行维护成本。


ZRR300箱变测控装置主要功能:

 基本功能

     三段式电流保护、三段式零序电流保护、过电压保护、低电压保护、

非电量保护

    轻瓦斯、重瓦斯、高温、超高温、变压器油位低、油位高、压力释放阀、高压熔断器A相、B相、C相常规保护

集中监控
   将多种分散装置和仪表的功能集中组合,实时监控变压器的电流、电压、油位及油 温等电量和非电量,并通过双光纤组成光纤环网,将数据上传至主站。
增强对变压器的保护功能
   集成了传统变压器继电保护的功能,如三段式过流保护、 三段式零序保护、 过负荷 保护、 变压器差动保护、变压器高低后备保护、 过电压及低电压保护、电弧光保护、无线 测温等,其保护功能可以投退,方便用户选择使用。
事故记录及存储功能
   装置记录变压器的运行状况,对于变压器的保护跳闸事件、遥控事件、开关变位、 非电量变位等 SOE 事件按时间顺序记录,可以根据用户需求进行删减(需口令),方便用 户调阅和检查。
就地操作
   相对传统的监控方案, 本装置配置了液晶显示和按键操作,方便维护巡检人员就地 调阅变压器的监控、保护、开关变位、历史记录的等信息。
维护方便
   装置采用整体化设计, 相对分散装置和仪表组合监控, 降低了接线复杂程度, 简化了 维护手段和成本。




ZRR300箱变测控装置产品特点

    采用4U半层标准铝合金机箱;

    采用32位处理器,16位AD采样,主要元件全部采用进口器件,保证了装置电气设计上的高可靠性,产品通过了严格的型式试验和电磁兼容测试,保证了产品在恶劣环境下的适应能力和可靠性,实现每周波64点采样;

    数码管显示,适应极限高低温(-40℃~75℃正常工作);

    采样精度高,测量电流、电压精度为0.5%;

    交直流宽范围辅助电源,工作范围为AC或DC85~265V;

    40路开关量输入(含非电量输入),装置自带DC24V驱动;

    9路继电器输出;

    6路直流量测量,标配3路热电阻输入,标配2路4-20mA输入(可增至3路4-20mA输入,订货时需注明);

    2路弧光传感器测量接口(选配);

    可选配5路以太网,10/100M自适应,支持MODbus和IEC 60870-5-103/104通讯协议;

    可配置规约转换模块(10路串口),支持现场多种设备接入和规约转换,方便各种就地设备以光纤方式上传各种信息;

    高抗干扰性,通过10项电磁兼容认证,所有指标均为最高等级通过。


ZRR300箱变测控装置技术参数

ZRR300F风电箱变保护装置技术参数

ZRR300光伏箱变保护装置开孔尺寸图
