三合一光伏箱变测控装置的组网方案

光伏电场早期传统组网方案
    早期光伏发电现场，大部分光伏发电单元内汇流箱、逆变器、箱变等设备的通信是把信息先送至通讯管理机，再经光纤收发器上传到综自系统，这样就使整个系统过于繁多，增加了故障发生的可能性，同 时也增加了企业的投资成本，存在箱变低压断路器断电导致通讯中 断、不能实现箱变低压断路器遥控合闸的缺陷。

综合一体化系统组网方案

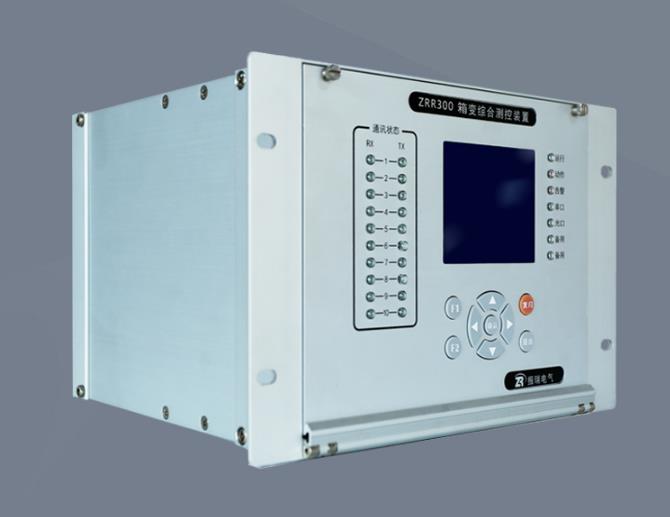

    ZRR-300三合一箱变测控装置融合了箱变测控装置、通信管理机、光纤环网交换机、视频监控、WIFI功能，完善的 测控、保护、通讯、监控于一体；产品具备光伏箱变的运行状态采集、 非电量保护、电气量保护、直流保护、远方控制和通讯功能；负责采  集和传输箱变、逆变器，汇流箱、直流柜等设备的数据信息；实现光伏发电系统所属智能设备通讯信息的集中和传输，并通过自愈式环形光纤以太网接入升压站综合自动化系统。

光伏现场视频组网系统方案
    光伏现场箱变就地侧高清网络半球摄像机将现场拍摄视频通过网线接口上送到箱变里面的ZRR-300三合一箱变测控装置，ZRR-300三合一箱变测控装置利用自身光纤环网将视频数据上从到主控室光纤环网交换机，主控室交换机将视频信息送入智能存储服务器或是箱变监控系统后台 ,这样就能在主控室通过电视墙或是液晶显示器看到远方就地侧箱变周围环境和箱变运行情况。

光伏测控保护通讯综合系统图

总结：
 三合一光伏箱变测控装置能够对箱变进行保护和远程监控，全面实现对风电箱变的“遥信、遥测、遥控、遥调”功能；实现风电或者光伏工程的“少人值班” 的运行管理模式。
