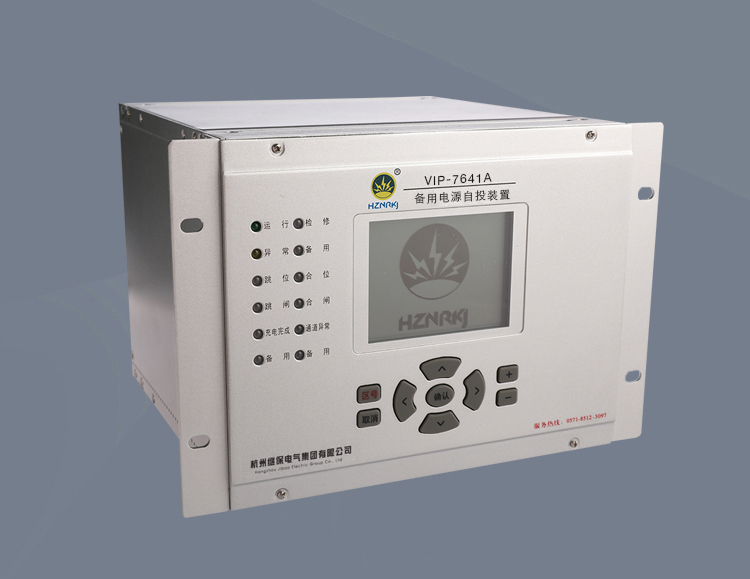

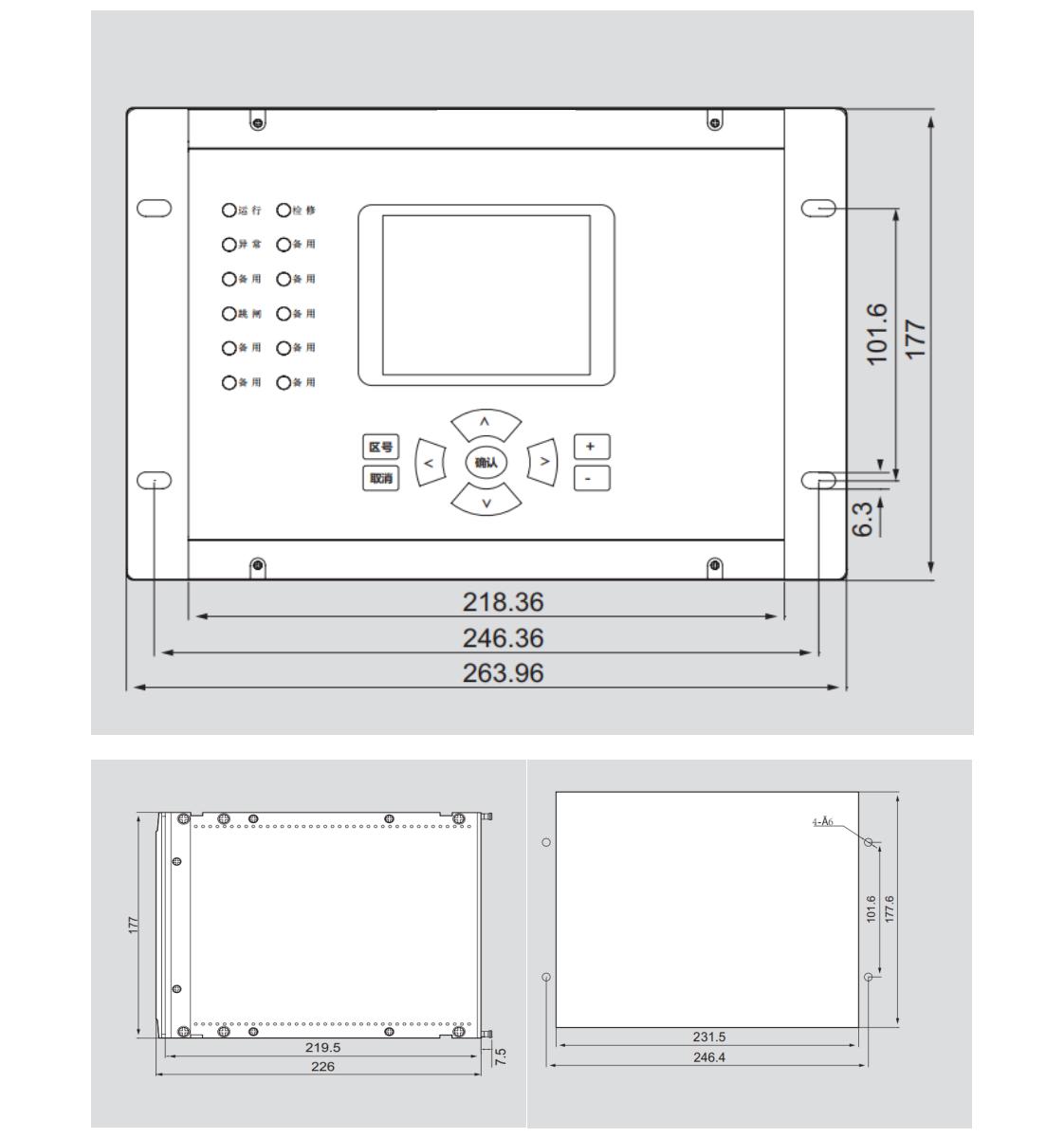

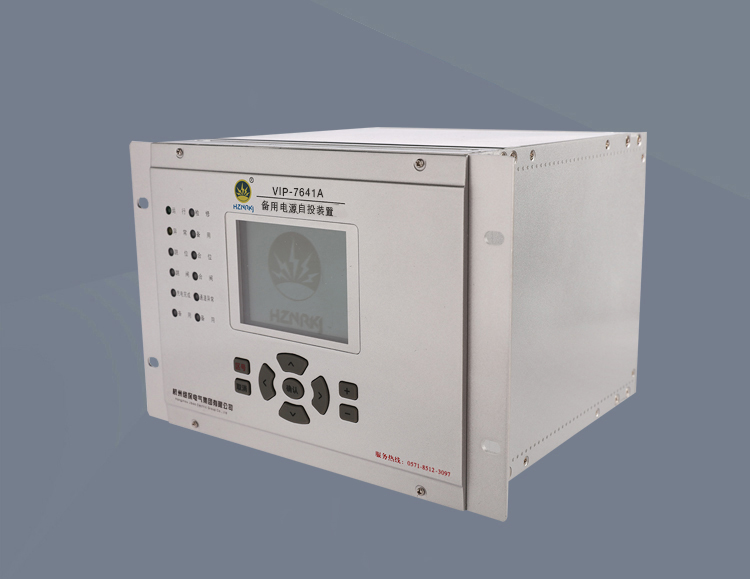

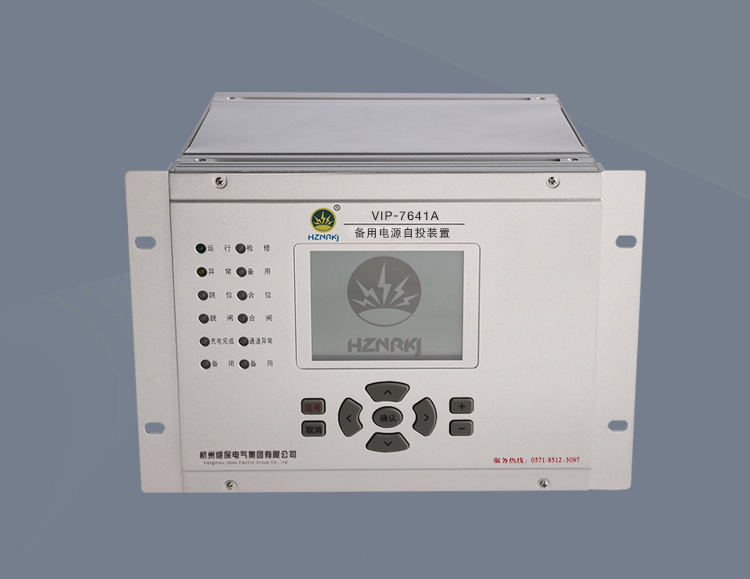

VIP-7641A备自投装置简介
VIP-7641A 是备用电源自投功能、分段保护及测控一体化装置,适用于内桥、单母线、单母线分段等主接线的备用电源自投逻辑以及 110kV 以下电压等级的分段(桥)开关的过流保护和测控功能。该装置具备智能电站的61850通讯规约,可组屏安装,也可分散安装在开关柜的面板上。

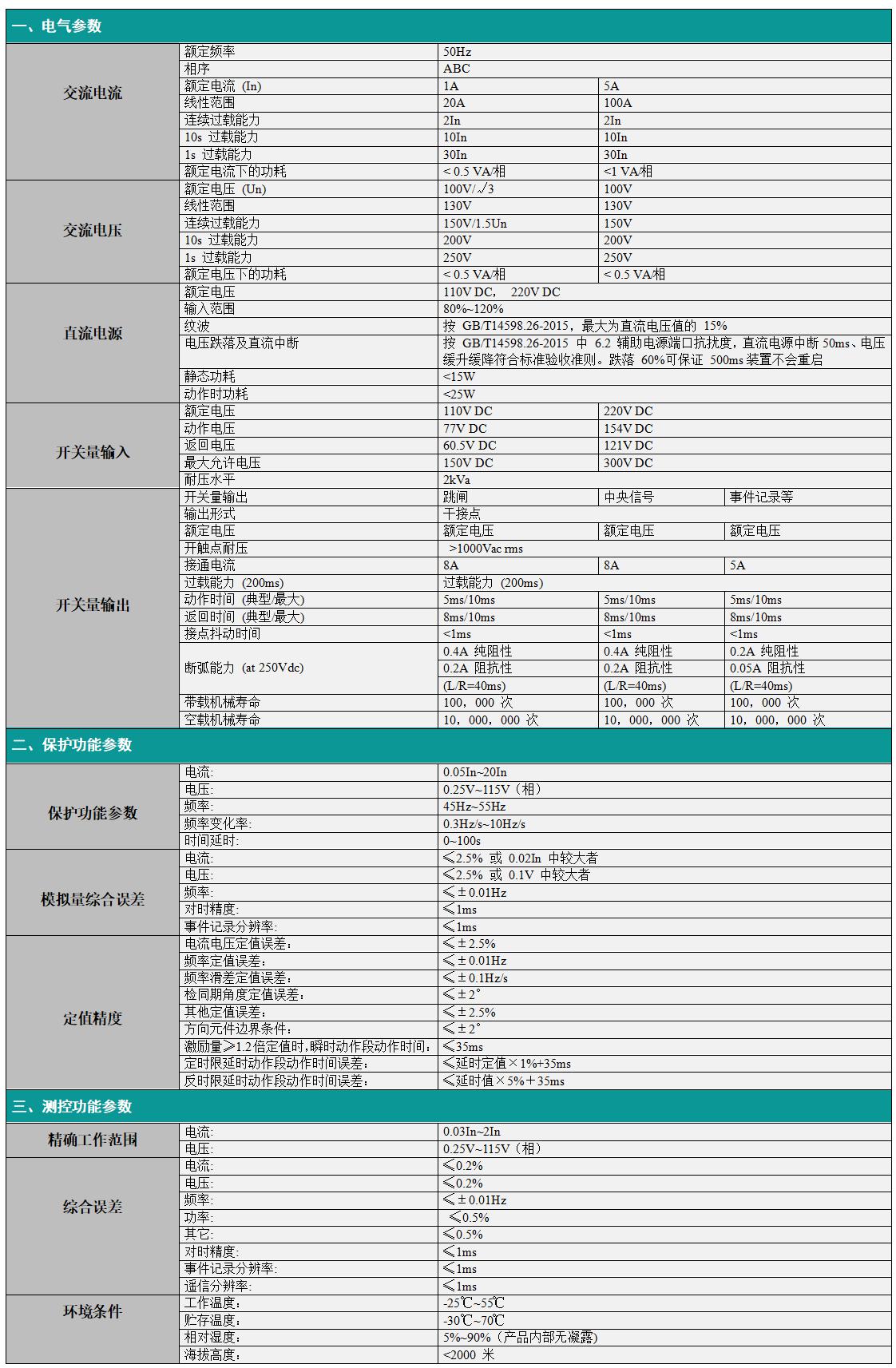

VIP-7641A备自投装置功能配置
保护方面的主要功能有:
1)两种进线自投功能;
2)两种分段自投功能;
3)两段可经复压闭锁的相过流保护;
4)两段零序过流保护;
5)合闸后相电流(可经复压闭锁)/零序电流加速保护;
6)弹簧未储能告警;
7)控制回路断线告警;
8)TWJ 异常告警;
9)PT 断线告警;
10)CT 断线告警;
11)故障波形记录。
测控方面的主要功能有:
1)10 路遥信开入采集、装置遥信变位;
2)Ua1、Ub1、Uc1、Ul1、Uab1、Ubc1、Uca1、Ua2、Ub2、Uc2、Ul2、Uab2、Ubc2、Uca2 等 14 个模拟量的遥测;
3)遥控分合;
4)对时
VIP-7641A备自投装置工作原理
启动元件
装置的启动逻辑用于开放出口继电器正电源以及保护元件的跳闸逻辑开放。本装置的启动元件各个保护元件独立设置,即每个跳闸元件都有自己的独立启动元件,本元件启动后仅本元件进入跳闸逻辑判别,对其他元件没有影响。
1、备用电源自投

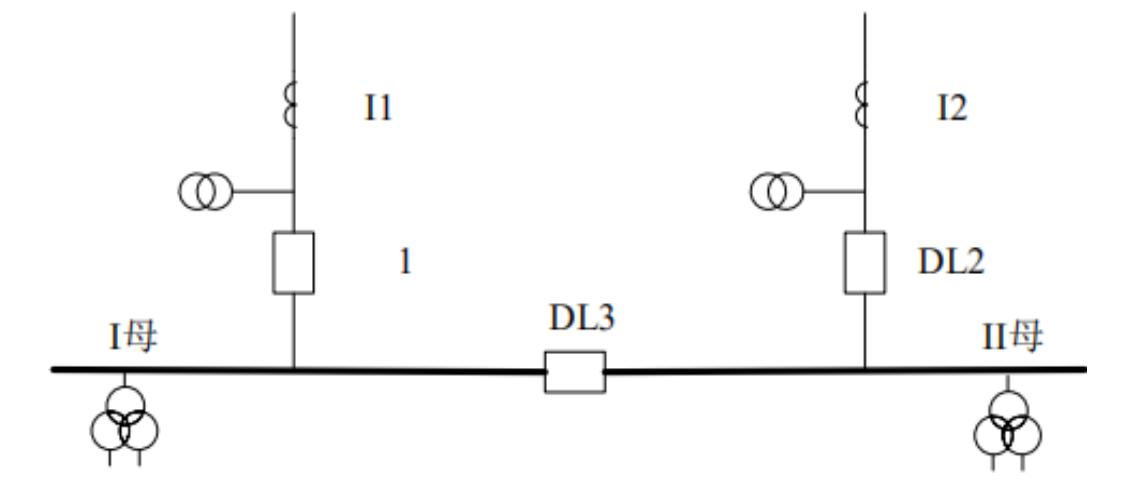

本装置设置两种进线自投功能(方式 1、方式 2)、两种分段自投功能(方式 3、方式 4)。方式1 和方式 2:对应 1#和 2#进线(或变压器)互为明备用的两种动作方式。方式 3 和方式 4:对应通过分段(或桥)断路器实现Ⅰ母和Ⅱ母互为暗备用的两种动作方式。适用的典型主接线形式如下所示。
系统运行时,装置提供了类似于线路自动重合闸的充电过程,只有在充电完成后才允许自投。装置的充电时间为 15s。
本装置引入两段母线电压(Ua1、Ub1、Uc1、Ua2、Ub2、Uc2),用于有压、无压判别。引入两个进线电压(Ul1、Ul2)作为自投准备及动作的辅助判据,可经控制字选择是否使用。每个进线开关各引入一相电流(I1、I2),是为了防止 PT 三相断线后造成自投装置误投,也是为了更好的确认进线开关已跳开。
本装置引入电源 1、电源 2 和分段(桥)开关的位置接点(TWJ)或对应的断路器辅助接点(常开),用于系统运行方式判别,自投准备及自投动作。如果是电源进线,直接相应断路器的位置接点(TWJ)即可;如果是电源变压器,将相应变压器侧开关的位置接点(TWJ)接入,作为本断路器的跳闸位置。
本装置引入电源 1、电源 2 和分段(桥)开关的合后位置信号(KKJ,从开关操作回路引来),作为备自投的手跳闭锁。如果是电源进线,直接相应断路器的合后接点 KKJ 即可;如果是电源变压器,将相应变压器侧开关以及变压器高压侧的 KKJ 串联接入,作为本断路器的合后位置。
其中,分段(桥)开关的 TWJ 和 KKJ 从装置自身操作回路引入,不需要另外接线;但也可以通过设备参数整定从外部引入(必须在特定开入位置)。
另外还分别引入了闭锁方式 1/2 自投,闭锁方式 3/4 自投和自投总闭锁 3 个闭锁输入。
1、备用电源自投方式 1
进线 1 运行,进线 2 备用,即 DL1、DL3 在合位,DL2 在分位。当进线 1 因故障或其他原因被断开后,进线 2 备用电源自动投入。
充电条件:
a、Ⅰ母、Ⅱ母均三相有压、当[备自投方式 1 检备用电源电压]控制字设置为 1 时,线路 2 有压;
b、DL1、DL3 在合位,DL2 在分位,即进线 1 带两段母线,进线 2 备用。
放电条件:
a、当[备自投方式 1 检备用电源电压]控制字为 1 时,线路 2 无压,经 15s 延时放电。无压门槛是[备用电源有压定值]:即当线路电压低于[备用电源有压定值]/100*线路额定电压二次值时延时放电。即备用电源不可用。[备自投方式 1 检备用电源电压]控制字为 0 时无本条件;
b、DL2 合上经短延时。即备用电源变工作电源;
c、DL1 开关拒跳;
d、DL1、DL2、DL3 的 TWJ 异常;
e、本装置无跳闸动作时,手跳 DL1 或 DL3(即 KKJ1 或 KKJ3 为 0);
f、引至端子“闭锁备自投方式 12”和“闭锁备自投”开入的外部闭锁信号;
g、整定控制字退出方式 1;
动作过程:本方式充电完成后,Ⅰ母、Ⅱ母均无压(三线电压均小于无压定值),Ul2 有压([备自投方式 1 检备用电源电压] 为 1 时),I1 无流起动,经 [备自投方式 1 跳闸时间]延时,进线 1 跳闸接点动作跳开电源 1 开关(DL1)。确认 DL1 跳开后,且Ⅰ母、Ⅱ母均无压(三线电压均小于无压定值),经[备自投方式 1 合闸时间]延时合进线 2 的合闸接点。
备注:备自投保护启动后,15S 内保护未能动作完成,充电完成标志消失,保护功能退出。
2 备用电源自投方式 2
进线 2 运行,进线 1 备用,即 DL2、DL3 在合位,DL1 在分位。当进线 2 因故障或其他原因被断开后,进线 1 备用电源自动投入。
充电条件:
a、Ⅰ母、Ⅱ母均三相有压、当[备自投方式 2 检备用电源电压]控制字设置为 1 时,线路 1 有压;
b、DL2、DL3 在合位,DL1 在分位,即进线 2 带两段母线,进线 1 备用。
放电条件:
a、当[备自投方式 2 检备用电源电压]控制字为 1 时,线路 1 无压,经 15s 延时放电。无压门槛是[备用电源有压定值]:即当线路电压低于[备用电源有压定值]/100*线路额定电压二次值时延时放电。即备用电源不可用。[备自投方式 2 检备用电源电压]控制字为 0 时无本条件;
b、DL1 合上经短延时。即备用电源变工作电源;
c、DL2 开关拒跳;
d、DL1、DL2、DL3 的 TWJ 异常;
e、有本装置无跳闸动作时,手跳 DL2 或 DL3(即 KKJ2 或 KKJ3 为 0);
f、引至端子“闭锁备自投方式 12”和“闭锁备自投”开入的外部闭锁信号;
g、整定控制字退出方式 2;
动作过程:本方式充电完成后,Ⅰ母、Ⅱ母均无压(三线电压均小于无压定值),Ul1 有压([备自投方式 2 检备用电源电压] 为 1 时),I2 无流起动,经 [备自投方式 2 跳闸时间]延时,进线 2 跳闸接点动作跳开电源 2 开关(DL2)。确认 DL2 跳开后,且Ⅰ母、Ⅱ母均无压(三线电压均小于无压定值),经[备自投方式 2 合闸时间]延时合进线 1 的合闸接点。
备注:备自投保护启动后,15S 内保护未能动作完成,充电完成标志消失,保护功能退出。
3 备用电源自投方式 3
两段母线分列运行,Ⅱ母作为Ⅰ母的热备用电源。
充电条件:
a、Ⅰ母、Ⅱ母均三相有压;
b、DL1、DL2 在合位,DL3 在分位,即两段母线分列运行。
放电条件:
a、当[备自投方式 3 检备用电源电压]控制字为 1 时,Ⅱ母无压,经 15s 延时放电。无压门槛是[备用电源有压定值]:即当线路电压低于[备用电源有压定值]/100*线路额定电压二次值时延时放电。即备用电源不可用。[备自投方式 3 检备用电源电压]控制字为 0 时无本条件;
b、DL3 合上经短延时。即备用电源变工作电源;
c、DL1 开关拒跳;
d、DL1、DL2、DL3 的 TWJ 异常;
e、使用本装置的分段操作回路时,控制回路断线、弹簧未储能(合闸压力异常)
f、本装置无跳闸动作时,手跳 DL1 或 DL2(即 KKJ1 或 KKJ2 为 0);
g、引至端子“闭锁备自投方式 34”和“闭锁备自投”开入的外部闭锁信号;
h、整定控制字退出方式 3;
动作过程:本方式充电完成后,Ⅰ母无压(三线电压均小于无压定值),Ⅱ母有压([备自投方式3 检备用电源电压] 为 1 时),I1 无流起动,经 [备自投方式 3 跳闸时间]延时,进线 1 跳闸接点动作跳开电源 1 开关(DL1)。确认 DL1 跳开后,且Ⅰ母无压(三线电压均小于无压定值),经[备自投方式 3 合闸时间]延时合分段(桥)的合闸接点。
备注:备自投保护启动后,15S 内保护未能动作完成,充电完成标志消失,保护功能退出。
4 备用电源自投方式 4
两段母线分列运行,Ⅰ母作为Ⅱ母的热备用电源。
充电条件:
a、Ⅰ母、Ⅱ母均三相有压;
b、DL1、DL2 在合位,DL3 在分位,即两段母线分列运行。
放电条件:
a、当[备自投方式 4 检备用电源电压]控制字为 1 时,Ⅰ母无压,经 15s 延时放电。无压门槛是[备用电源有压定值]:即当线路电压低于[备用电源有压定值]/100*线路额定电压二次值时延时放电。即备用电源不可用。[备自投方式 4 检备用电源电压]控制字为 0 时无本条件;
b、DL3 合上经短延时。即备用电源变工作电源;
c、DL2 开关拒跳;
d、DL1、DL2、DL3 的 TWJ 异常;
e、使用本装置的分段操作回路时,控制回路断线、弹簧未储能(合闸压力异常)
f、本装置无跳闸动作时,手跳 DL1 或 DL2(即 KKJ1 或 KKJ2 为 0);
g、引至端子“闭锁备自投方式 34”和“闭锁备自投”开入的外部闭锁信号;
h、整定控制字退出方式 4;
动作过程:本方式充电完成后,Ⅱ母无压(三线电压均小于无压定值),Ⅰ母有压([备自投方式4 检备用电源电压] 为 1 时),I2 无流起动,经 [备自投方式 4 跳闸时间]延时,进线 2 跳闸接点动作跳开电源 2 开关(DL2)。确认 DL2 跳开后,且Ⅱ母无压(三线电压均小于无压定值),经[备自投方式 4 合闸时间]延时合分段(桥)的合闸接点。
备注:备自投保护启动后,15S 内保护未能动作完成,充电完成标志消失,保护功能退出。
