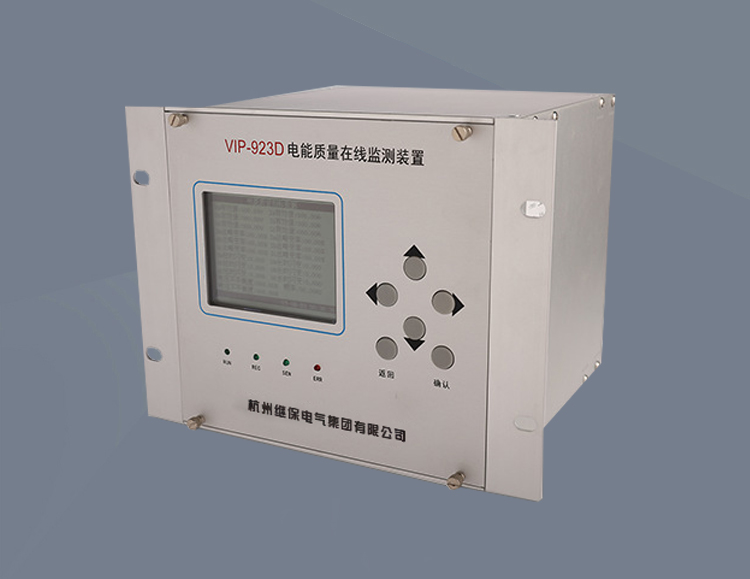

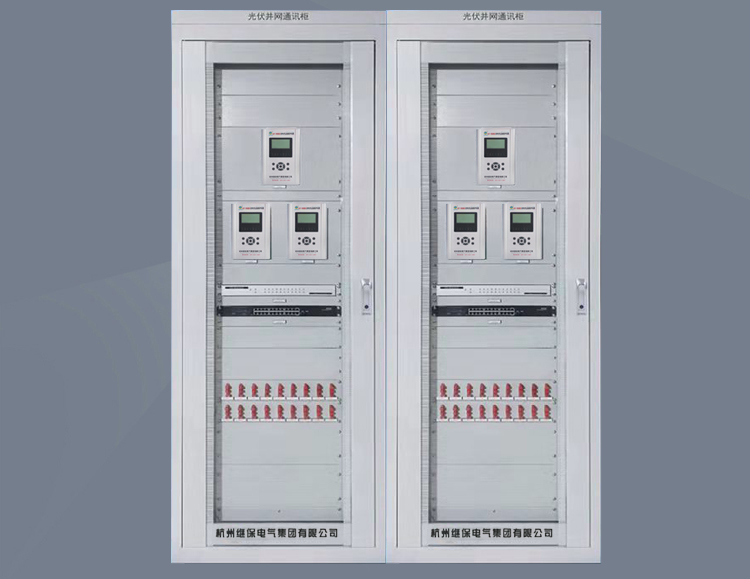

VIP-923D电能质量在线监测装置

适用范围:VIP-923D电能质量在线监测装置主要用于35KV、10KV以及低压0.4KV的光伏并网系统中。

主要功能:监测电网的谐波含有率、谐波总畸变率、三相电压不平衡度、闪变、电压偏差、电压波动、频率、各次谐波有功功率、无功功率、真功率因数、相移功率因数、真有效值、正负序等电能质量指标。

装置作用:主要解决了电力负荷急剧加大,特别是冲击性和非线性负荷容量的不断增长,使得电网发生波形畸变、电压波动与闪变和三相不平衡等电能质量问题。

通讯功能:支持以太网103协议、Modbus-485协议;支持TCP/IP,FTP 协议;GPS 对时接口、IRIG-B码对时

产品质保

品质保证

一年质保,终身维护

合作模式

合作模式

经销、代理、OEM/ODM

售后服务

售前售后

12小时内快速回应

VIP-923D光伏电能质量在线监测装置简介

        VIP-923D电能质量在线监测装置是一款适用于35KV、10KV以及0.4KV电压等级的光伏并网接入系统中;VIP-923D是一款A类电能质量在线监测装置,可以满足用户侧电能质量或者发电侧电能质量的监测,满足风电场电能质量监测、配电网电能质量监测、输电电压中枢电能质量监测等多种监测需要。


VIP-923D光伏电能质量在线监测装置的功能

      VIP-923D电能质量在线监测装置除具有常规的电能质量稳态指标的监测外,还对电能质量的暂态扰动,主要是电压的骤升、骤降进行监测和记录,具有较强的实用性。装置主要具有以下功能:

1 、基本测量量:

      a)电网频率;

      b)电压、电流有效值;

      c)总的有功、无功功率、功率因数。


2、基本监测指标

      a) 三相基波电压、电流有效值,基波功率、功率因数、相位等;

      b) 电压偏差;

      c) 频率偏差;

      d) 三相电压不平衡度、三相电流不平衡度、负序电压、电流;

      e) 谐波(2~63次)。包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位;

      各次谐波的有功、无功功率等;


3、高级监测指标

      a) 间谐波;

      b) 电压波动、闪变;

      c) 电压骤升、骤降、短时中断;

      4) 显示功能

      装置面板上带有大屏幕LCD显示器,以图形方式显示主要电能质量监测指标的实时数据。


4、故障录波功能

      可根据客户要求设定事件触发条件(手动或自动),记录事件触发前、后实时数据并保存,并保存有事件日志以供查询。


VIP-923D光伏电能质量在线监测装置的作用

         主要用于监测、分析、评估监测点的电能质量,主要包括电能质量实时监测、电能质量事件告警、录波、数据统计、评估分析5个主要功能。实时监测分析的主要指标为:基本电气参量,电压偏差,谐波电压、谐波电流、间谐波、频率偏差、三相电压不平衡度、电压波动与闪变等,所有实时监测的参量和电能质量指标均可长时间存储检索。针对电能质量越限、电压暂升和电压暂降、装置提供事件告警和录波分析功能。

VIP-923D光伏电能质量在线监测装置技术参数:

1、工作电源

      交流:220V±10% ;50Hz±0.5Hz;谐波畸变率不大于15%

      直流:220V±10%,纹波系数不大于5%


2、电流信号输入

      输入方式:电流互感器输入;

      额定值In:5A/1A;

      测量范围:AC 200mA~5A或AC 50mA~1A;

      功率消耗:不大于0.5VA/路;

      过载能力:1.2In连续工作;2In允许1s。


3、电压信号输入

      输入方式:电压互感器输入;

      额定值Un:57.7V/100V;(400V电压需订货时说明)

      测量范围:AC 0.5V~120V;

      功率消耗:不大于0.5VA/路;

      过载能力:1.3Un连续工作;1.4 Un 允许1s。

      输入阻抗:大于100kΩ。


4、开关量输入

      工作电压: AC220V/DC30V;

      输入方式:空接点或有源接点;

      隔离方式:光电隔离,隔离电压2500V。


5、监测指标精度

      1) 电压、电流:0.2%;

      2) 功率、功率因数:0.5%;

      3) 频率偏差:0.005Hz;

      4) 电压偏差:0.2%;

      5) 三相电压不平衡:0.2%;

      6) 三相电流不平衡:0.5%;

      7) 谐波:符合GB/T 14549-1993 中附录D 中的A 级要求;

      8) 间谐波:参照/T 14549-1993 附录D 中对谐波要求的A 级;

      9) 闪变:5%;

      10) 电压波动:5%。


6、通讯接口

      1) 以太网接口:速率:10/100M 自适应;接口类型:100Base—T;支持TCP/IP,FTP 协议;互为备用的双网配置。

      2) RS232C/485 接口:接口速率:RS232C——300~115200bps,RS485——300~19200bps;带光电隔离。

      3)GPS 对时接口:装置接口:GPS硬对时,IRIG-B码对时或者秒脉冲对时信号。(订货时请声明)


7、环境参数

      正常工作温度:-10℃~+55℃;

      极限工作温度:-20℃~+65℃;

      相对湿度:5%~95%;

      大气压力:86kPa~106kPa;

      海拔:可达3000 米;

      防护等级:IP50。

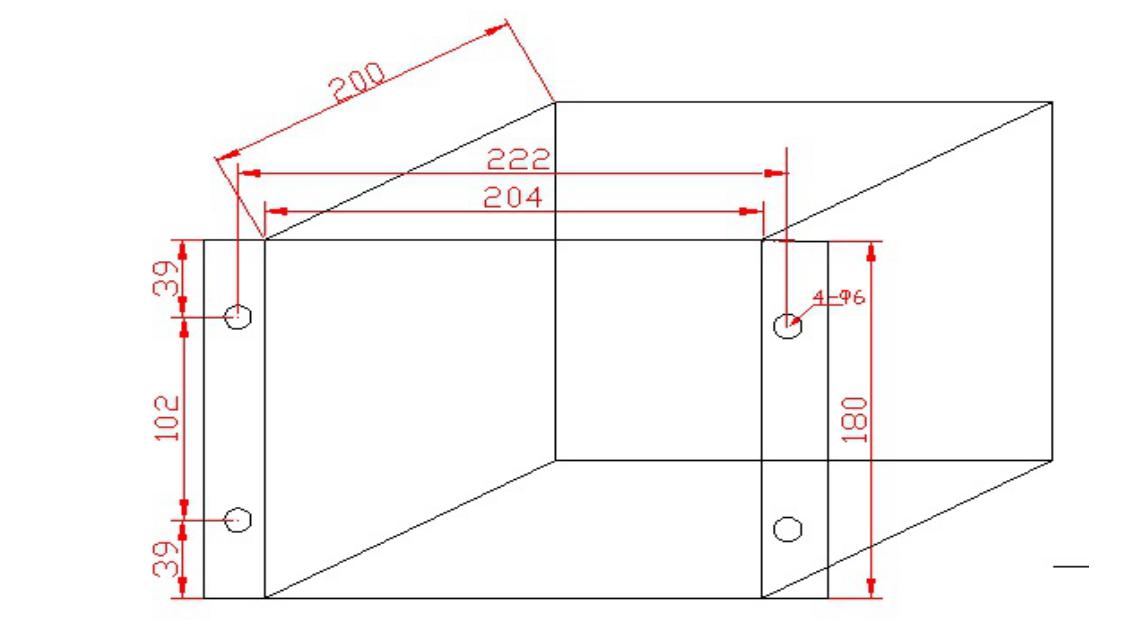

VIP-923D光伏电能质量在线监测装置开孔尺寸图

VIP-923D光伏电能质量在线监测装置开孔尺寸图
