VIP-9690J故障解列装置(高压)

适用范围:VIP-9690J故障解列装置适用于110KV、35KV、10KV电压等级的负荷侧或小电源侧的故障解列装置,在光伏发电、水电、火电、瓦斯发电上使用的比较多,

装置功能:装置具有二段零序过压解列、二段低压解列、二段低周解列、二段母线过压解列、二段高周解列、PT断线、外部联跳1/2;测量、计量、通信等多种功能。

安装方式:VIP-9690J故障解列装置主要是组屏安装,组成一套2260*800*600故障解列屏,也可分散式安装在并网出线柜的面板上。

通讯方式:103通讯规约、MODBUS RTU规约;1路以太网口;1路485口;1路B码对时口(也可作为第2路485通讯口)

产品质保

品质保证

一年质保,终身维护

合作模式

合作模式

经销、代理、OEM/ODM

售后服务

售前售后

12小时内快速回应

VIP-9690J故障解列装置简单介

     VIP-9690J适用于110KV以下电压等级的负荷侧或小电源侧的故障解列装置,在光伏发电、水电和火电上使用的比较多,可组屏安装,也可在开关柜就地安装。装置含有保护、测量、计量、通信等多种功能。


VIP-9690J故障解列装置保护配置

     二段零序过压解列

     二段低压解列

     二段低周解列

     二段母线过压解列

     二段高周解列

     PT断线

     外部联跳1/2


VIP-9690J故障解列装置工作原理

1、零序过压解列(I段 II段相同)

      1.零序过压解列Ⅰ段-“投”;

      2.零序电压u0≧零压解列Ⅰ段定值(Udz0);

      3.满足以上条件的持续时间≧零压解列Ⅰ段延时(tzd0);

      满足以上条件,保护立即出口3J(C7/C8)、4J(C9/C10)、5J(C11/C12),同时驱动事故信号继电器11J(C1/C3)(直到手动复归,继电器才返回),面板事故灯亮。动作的逻辑框图如下图所示:

零序过压解列保护动作逻辑图

4.2低压解列(I段 速动区,II段比例动作延时区)

     “低流开放低压解列”和“过流开放低压解列”同时投的话,低压解列就不判电流,如果两者都不投,则低压解列不起作用。另:低压元件动作必须要判曾经有压(三相线电压都大于低压解列返回值(低压解列定值的1.05倍)并保持1S),若投入PT断线,则发生PT断线时闭锁低压解列(PT断线判据见4.6)。

低压解列I段

第一种情况:

     1.低压解列Ⅰ段-“投”;低流开放低压解列-“投”;

     2.线电压Uab、Ubc、Uca中的任何一相≤低压解列Ⅰ段定值(Udz2);

     3.三相电流Ia、Ib、Ic中的最大值≤低压解列电流定值(Idz1);

     4.满足以上条件的持续时间≧低压解列Ⅰ段延时(tzd2);

     满足以上条件,低压解列不会被闭锁,保护立即出口3J(C7/C8)(3S后返回)、4J(C9/C10)、5J(C11/C12),同时驱动事故信号继电器11J(C1/C3)(直到手动复归,继电器才返回),面板事故灯亮。


第二种情况:

     1.低压解列Ⅰ段-“投”;过流开放低压解列-“投”;

     2.线电压Uab、Ubc、Uca中的任何一相≤低压解列Ⅰ段定值(Udz2);

     3.三相电流Ia、Ib、Ic中的最大值≧低压解列电流定值(Idz1);

     4.满足以上条件的持续时间≧低压解列Ⅰ段延时(tzd2);

     满足以上条件,低压解列不会被闭锁,保护立即出口3J(C7/C8)(3S后返回)、4J(C9/C10)、5J(C11/C12),同时驱动事故信号继电器11J(C1/C3)(直到手动复归,继电器才返回),动作的逻辑框图如下图所示:


     低压解列II段

     低压解列II段的动作条件与低压解列I段一致,动作延时采用比例延时,以满足低压穿越要求。

     低压II段动作时间=t1+K*(U-Uset1),K=(t2-t1)/(Uset2-Uset1);

     其中t1为低压I段时间,t2为低压II段时间,U为当前线电压值,Uset1为低压I段定值,Uset2为低压II段定值。


3、 低周解列(I段 II段相同)

     1.低周解列Ⅰ段-“投”;

     2.频率≤低周解列Ⅰ段定值(Fdz1);

     3.Ua≧5V或者Uab≥5V;

     4.满足以上条件的持续时间≧低周解列Ⅰ段延时(tzd4);

     满足以上条件,保护立即出口3J(C7/C8)、4J(C9/C10)、5J(C11/C12),同时驱动事故信号继电器11J(C1/C3)(直到手动复归,继电器才返回),面板事故灯亮。

     注:低周解列配有电流闭锁(可经控制字投退),实现原理:

     1.低周解列Ⅰ段-“投”;低周解列电流闭锁-“投”;

     2.三相电流Ia、Ib、Ic中的任何一相≤低周解列电流定值(Idz2);

     满足以上条件,低周解列被闭锁。动作的逻辑框图如4-3所示:

低周解列保护动作逻辑图



4、母线过压解列(I段 II段相同)

      1.母线过压解列Ⅰ段-“投”;

      2.线电压Uab、Ubc、Uca中任何一相≧母线过压解列Ⅰ段定值(Udz3);

      3.满足以上条件的持续时间≧母线过压解列Ⅰ段延时(tzd6);

      满足以上条件,保护立即出口3J(C7/C8)、4J(C9/C10)、5J(C11/C12),同时驱动事故信号继电器11J(C1/C3)(直到手动复归,继电器才返回),面板事故灯亮。动作逻辑框图如图4-4所示:

  母线过压解列保护动作逻辑图

5、高周解列(I段 II段相同)

      1.高周解列Ⅰ段-“投”;

      2.频率≧高周解列Ⅰ段定值(Fdz3);

      3.Ua≧5V或者Uab≥5V;

      4.满足以上条件的持续时间≧高周解列Ⅰ段延时(tzd8);

      满足以上条件,保护立即出口3J(C7/C8)、4J(C9/C10)、5J(C11/C12),同时驱动事故信号继电器11J(C1/C3)(直到手动复归,继电器才返回),面板事故灯亮。

      注:高周解列配有电流闭锁(可经控制字投退),实现原理:

      1.高周解列-“投”;高周解列电流闭锁-“投”;

      2.三相电流Ia、Ib、Ic中的任何一相≤高周解列电流定值(Idz3);

      满足以上条件,高周解列被闭锁。动作的逻辑框图如4-5所示:高周解列保护动作逻辑图


6、PT断线

      1.RLP16  PT断线-“投”;

      2.对于非全相断线:若为中性点不接地系统|u0z-u0|≥4V(即:自产零序电压与采样的零序电压差值大于4V)

            若为中性点接地系统|u0z-u0|≥8V(即:自产零序电压与采样的零序电压差值大于8V)

            系统中性点接地方式可在保护投退(RLP19 中性点接地系统)中设置

            对于三相PT断线:当三相母线线电压Uab、Ubc、Uca均≤20V,且进线电压ux≥70V,装置判断发生3相断线

      3.若PT断线投入,装置经过PT断线延时(Tpt1)后发告警信号,并驱动告警信号继电器12J (C2/C3)(直到手动复归,继电器才返回),面板告警灯亮。

            若低压解列PT闭锁投入,装置瞬时闭锁I、II段低压解列。

      注:改PT断线判据仅适用于高压YY接线方式,对于低压400V系统因为不存在PT所以不应投入PT断线和低压解列PT闭锁保护功能,对于VV接法,该判剧无法有效的判别出PT断线所以不应投入PT断线和低压解列PT闭锁保护功能

      U0z:自产零序电压,中性点不接地系统时,值等于三相电压矢量和/1.732,中性点接地系统时,值等于三相电压矢量和*1.732。动作的逻辑框图如4-6所示:

PT断线保护动作逻辑图

7、外部联跳1/2

外部联跳1:

      1.“外部联跳1”—“投”;

      2.开入量3有信号(R3=1);

      满足以上条件,则立即驱动3J(C7/C8)、4J(C9/C10)、5J(C11/C12),同时也驱动事故信号11J(C1/C3)(直到手动复归,继电器才返回),液晶显示动作名称,面板事故灯亮。

外部联跳2:

      1.“外部联跳2”—“投”;

      2.开入量4有信号(R4=1);

      满足以上条件,则立即驱动3J(C7/C8)、4J(C9/C10)、5J(C11/C12),同时也驱动事故信号11J(C1/C3)(直到手动复归,继电器才返回),液晶显示动作名称,面板事故灯亮。

外部联跳动作的逻辑框图

VIP-9690J故障解列装置技术参数

VIP-9690J故障解列装置技术参数

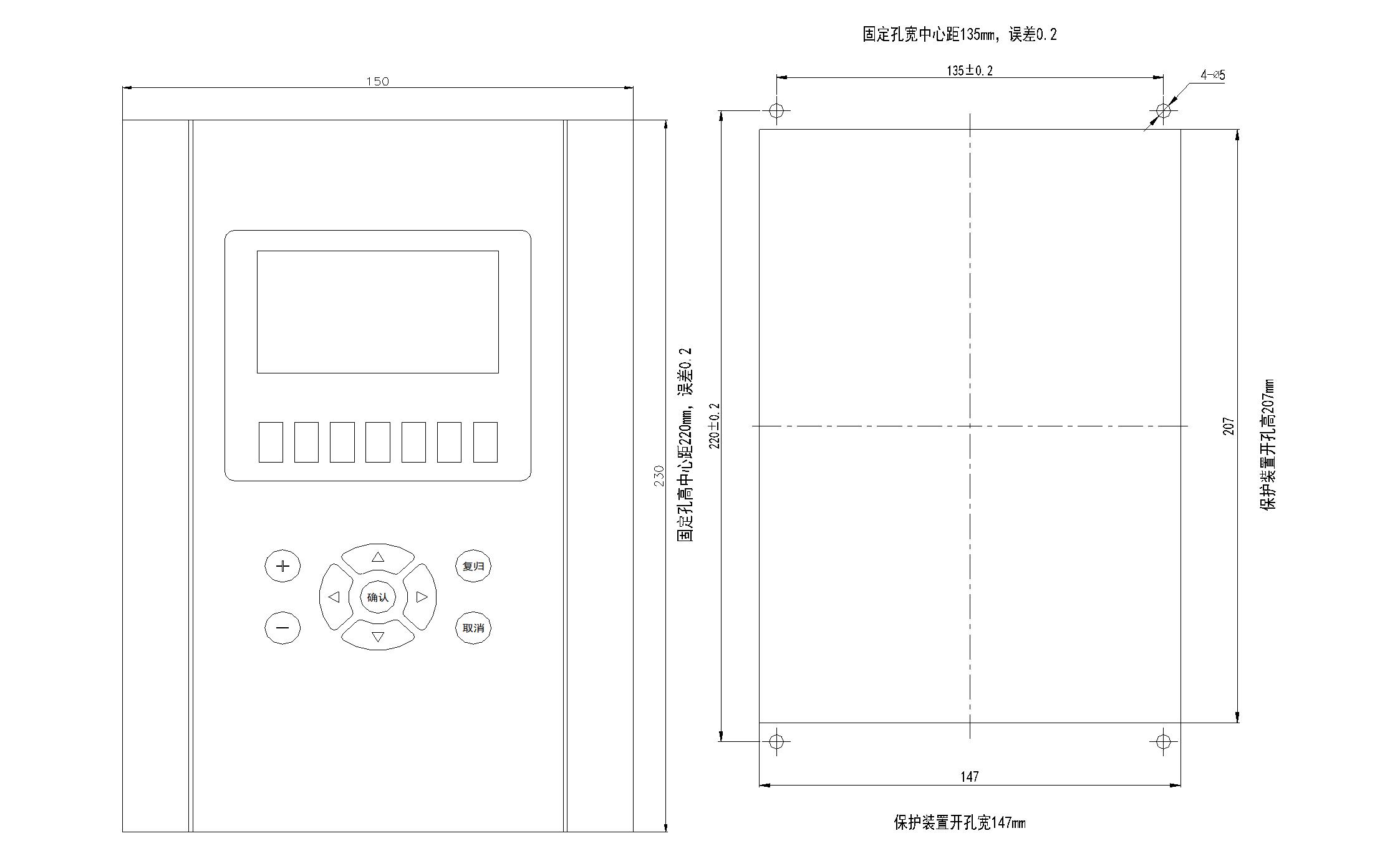

VIP-9690J故障解列装置外形及开孔图

VIP-9690J故障解列装置外形及开孔图
