VIP-9690L失步振荡解列装置

VIP-9690L失步振荡解列装置简介

      VIP-9690L失步振荡解列装置对应于功角失稳，是为避免电网不同区域间发生功角失稳而拖垮整个电网而采取的紧急控制措施。可组屏安装，也可在开关柜就地安装。装置含有保护、测量、计量、通信等多种功能。

VIP-9690L失步振荡解列装置保护配置

      1#、2#低压解列两段

      1#、2#低周解列两段

      1#、2#过压解列两段

      1#、2#高周解列两段

      1#、2#失步解列两段

      1#、2#PT断线

 失步振荡解列原理（1#、2#相同）

      本装置失步解列采用基于本地测量值的循序判别法。

      由于阻抗角与功角之间存在一定的函数关系，因此我们可用阻抗角的变化间接的反应功角的变化。在失步振荡时，阻抗角是连续变化的，但在短路故障及故障切除时，阻抗角非连续变化且有突变，同步振荡虽然阻抗角也是连续变化的，但变化方法有限，因此我们通过阻抗角的变化轨迹，是可以对短路、同步振荡以及失步进行辨别的。

      装置通过测量安装处的电流电压等电参数计算阻抗角，通过阻抗角的变化轨迹，计算出振荡周期，通过振荡周期的次数，实现解列动作。

      装置将阻抗平面的4个象限分为6个区，如下图所示。其中φ1~φ2为I区，φ2~90°为II区，90°~φ3为III区，φ3~φ4为IV区，φ4~270°为V区，270°~φ1为VI区。

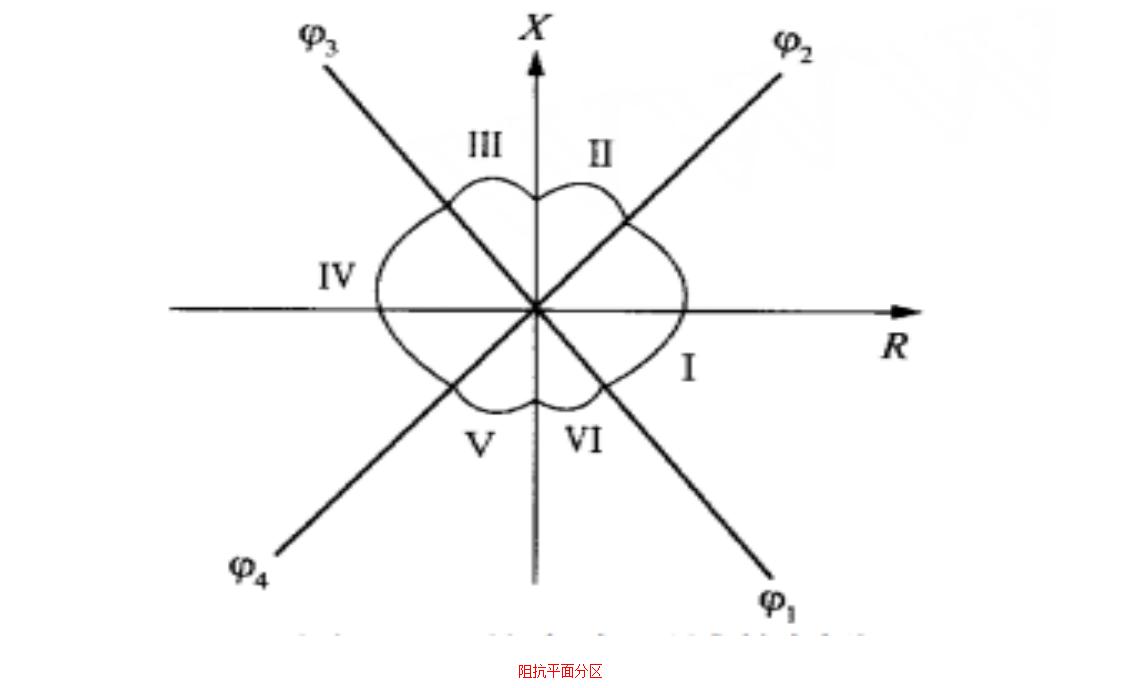

      阻抗平面分区

      在本装置中：

      φ1=-70°，φ2=70°，φ3=110°，φ4=-110°

且规定电流的正方向为从母线流向线路，则有：

      1.当振荡中心落在安装处的正方向，切测量点为送端时，阻抗角的变化区域为：I->II->III->IV；

      2.当振荡中心落在安装处的正方向，切测量点为受端时，阻抗角的变化区域为：IV->III->II->I；

      3.当振荡中心落在安装处的反方向，切测量点为送端时，阻抗角的变化区域为：IV->V->VI->I；

      4.当振荡中心落在安装处的反方向，切测量点为受端时，阻抗角的变化区域为：I->IV->V->IV；

      5.当振荡中心落在安装处时，阻抗角变化区域为IV->I，或者I->IV.

1、启动元件

      启动判据使用有功功率突变量，装置采用当前有功功率值与200ms前的记忆功率值进行比较，当突变值大小超过2W时，失步解列开始启动。每次启动后，都会进行5秒钟的周期次数记录，当时间结束后，保护将停止计数。当振荡持续发生时，振荡周期的记次也将持续进行。由于保护的启动采用功率突变量作为启动元件，因此在正常UAB=100V的情况下，二次侧的测量电流应该在1.5A以上。

2.周期次数记次元件

      保护启动后，装置持续监测阻抗角的运动轨迹，当连续在6个区中变化时，记录周期次数。出现下列4中时，振荡周期次数将加1：

      1. I->II->III->IV；

      2. IV->III->II->I；

      3.IV->V->VI->I；

      4. I->IV->V->IV；

      启动后，装置不仅监测振荡周期次数，同时也会进行阻抗角变化的监测，当相位在一定时段内未改变，则保护启动元件也将复归。

保护判据

      1．1#失步解列I段—“投”；

      2．开入量R7=1；

      3．失步解列周期(Tcnt1)次数大于设定值；

      满足以上条件，保护立即出口3J（C7/C8）、4J（C9/C10）、5J（C11/C12）、6J（C13/C14）、7J（C15/C16）、8J（C17/C18），同时驱动事故信号继电器11J（C1/C3）（直到手动复归，继电器才返回），面板事故灯亮。保护动作在150ms之后返回。

        注1：其中失步解列I段不进行次数整定，相位角需要在6个区中一次循环一周，即需要从I->II->III->IV->V->VI->I,或者从I->VI->V->IV->III->II->I逐级动作后，失步解列I段动作。I段主要用于快速解列段，II段用于慢速解列段，振荡周期次数根据实际情况整定。

       注2：判据未对电流作要求，但实际上启动元件中的功率突变值和电流有关，通常情况下，二次侧的电流应该大于1.5mA，否则在相位变化比较小的情况下，保护可能不会启动。

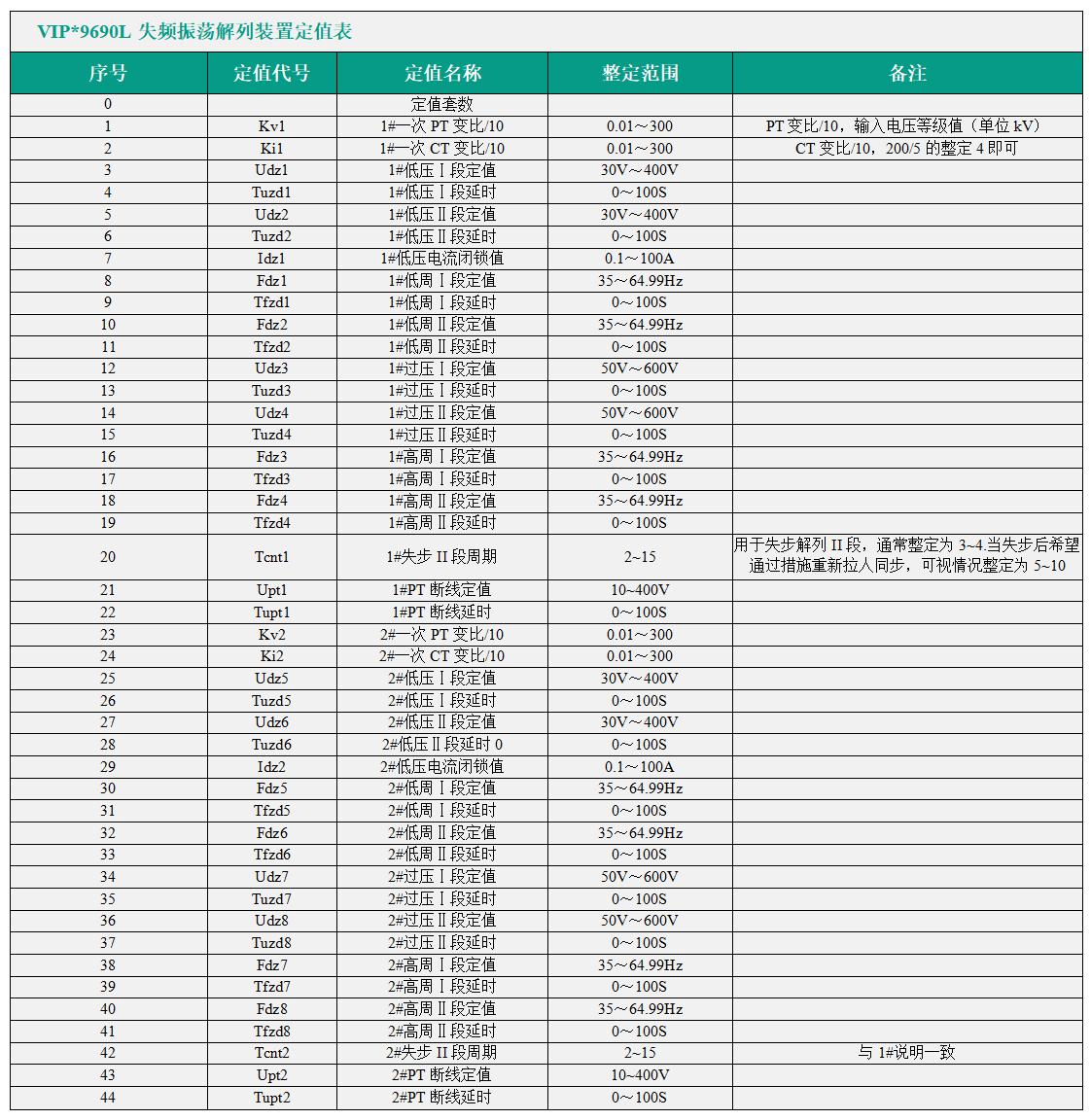

VIP-9690L失步振荡解列装置定值菜单位

VIP-9690L失步振荡解列装置技术参数

VIP-9690L失步振荡解列装置外形开孔尺寸图

：
