光伏电站故障解列装置误动作引起线路重合闸失败事故的原因分析

来源:智能电力网 时间:2022-10-13 21:51:19 发布信息

一、故障前运行方式

        如图所示,甲变电站10kV乙线为带分布式电源的线路,该线路带线路压变,重合闸检无压,分布式光伏站为用户光伏站,正常运行方式下,用户光伏站时10kV乙线上分布式电源上网发电以及普通的用电高配用户。

光伏电站故障解列装置

二、故障及处置经过

        某日20:45,甲变电站10kV乙线零序Ⅰ段保护动作,出线断路器跳闸,重合失败。当天运维人员巡线汇报全线无异常,但用户光伏值班员汇报其光伏并网开关并未解列,其故障解列保护未动作,光伏站的各逆变器侧已经离网。于21:57分经调度员发令将用户光伏解列后,于22:05将10kV乙线试送成功。

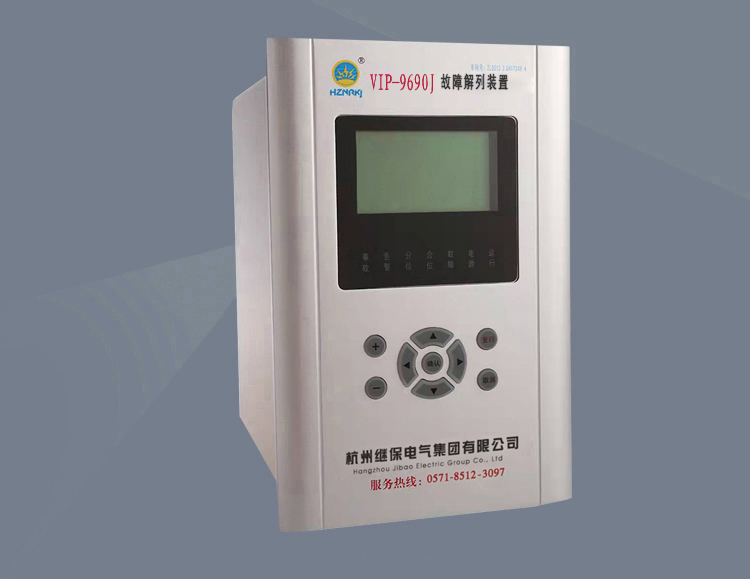

9690J故障解列装置

三、故障原因及分析

        线路10kV乙线上发生瞬时故障,系统侧线路保护正确动作跳闸,而在重合闸过程中,由于线路上光伏站未及时解列,造成该电源对20kV乙线电压保持,从而重合闸时检测到线路有残压而不重合,造成停电范围扩大至10kV乙线全线路。


四、启示

        1、要求所辖分布式光伏用户对故障解列装置进行试验、检查,并提交试验验收报告,严禁线路跳闸时光伏并网开关不能正确跳开,防止扩大故障范围。

        2、在可研接入方案阶段,姚做好相关的方案评估,将线路上的光伏装机总容量严格控制在线路最高负荷的30%以内,以降低线路跳闸时光伏站电压保持的概率。

        3、对有大容量接入的变电站出线重合闸定值的重合时间从原来的1.0s修改延长至2.0s,以躲过大容量分布式光伏站解列保护未正确动作带来的残压影响。
