分布式光伏群调群控系统的技术标准、规范、作用

来源:智能电力网 时间:2022-11-28 22:41:24 发布信息

分布式光伏群调群控系统应用背景

       随着分布式光伏整县试点项目公示,全国整县分布式市场正在如火如荼的推进。近期,江苏、福建、浙江等省份要求分布式光伏电站具备接入分布式电源主站的功能,这意味着我国分布式光伏已步入规模化容量市场,对分布式电源管理将正式进入到标准化进程。本次群控群调范围,主要针对10(6)kV~35kV电压等级并网接入中低压配电网的分布式光伏电站,其特点是数量庞大但分布分散,单体规模小但整体对网络影响大。


分布式光伏群调群控系统规范、标准

        根据《电力系统安全稳定导则》(GB38755-2019)、《分布式电源并网技术要求》(GB/T 33593-2017)、《光伏电站接入电网技术规定》(Q/GDW617-2011)和《分布式光伏发电接入配电网相关技术规定(暂行)》中的有关规定要求,通过10(6)kV~35kV电压等级并网的分布式电源应具有有功功率调节能力,并能根据电网频率值、电网调度机构指令等信号调节电源有功功率输出;分布式电源参与配电网电压调节的方式可包括调节电源无功功率、调节无功补偿设备投入量以及调节电源变压器变比,要求具备以下功能:

      1、下辖逆变器(或数采装置)、无功补偿设备(含SVG、电抗器、电容器)必须具备数据上送能力,可接入三遥(遥测、遥控、遥调)功能;

      2、按照给定的点表进行四遥功能配置,站内远动机汇总站内电气拓扑、调节电源、无功补偿设备运行信息;

      3、站内远动机104数据转发配置至主站,功率调节模式为主站下发调节电源、无功补偿设备控制指令到远动机,远动机下发设备控制指令实现站内有功、无功、功率因素等的遥信采集、遥调功能和并网点开关的遥控功能;

      4、通过数据网配置加密策略,打通与地调的前置通道,将信号转发至主站;

      5、支持依据现场逆变器的运行功况,组串方式,将下达的目标值按规则分解为各个逆变器的调节量。‍

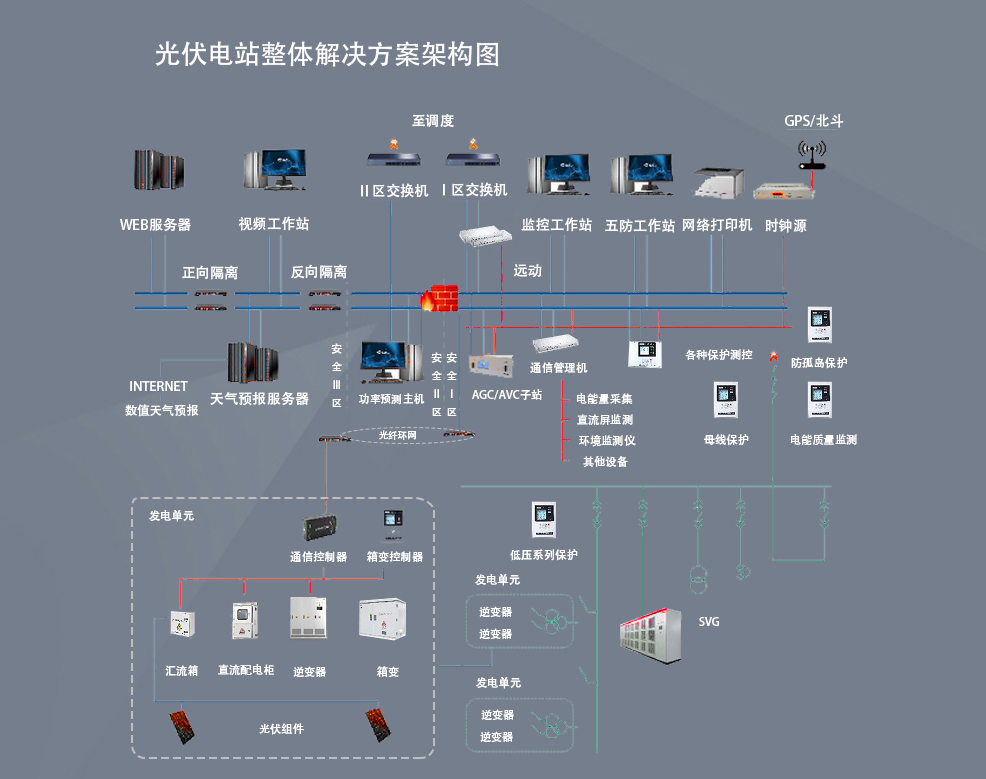

        综上功能要求,以配电主站为核心,以电气距离接近、集中管控为原则,根据不同应用场景需求,支持直采方式或其它系统“代理”方式,进行一体化整合与集中协调控制,实现对多个分布式电源集中响应控制及调度指令。其目的是实现电网对所管辖地域分布式电站的群控群调管理。


分布式群调群控系统的作用

      1、分布式群控群调子站系统采用自律-协同的分布式发电分层分级群控群调方法,建立包括分布式电源集群自律控制、区域集群间互补协同调控的多层级群控群调体系,着力应对大规模分布式发电并网带来的控制对象的复杂性和多级协调的困难性问题;通过群控群调达到对分布式光伏的可控性,实现对分布式集群的灵活友好并网,解决分布式发电的消纳难与应用问题。

     2,可充分提高区域电网的电能质量水平,减少因集中性并网带来的脱网等安全隐患。特别,像在浙江、江苏、安徽等省受端电网特征明显的地域,分布式光伏爆发式并网下,与集中式光伏、风电、水电等易形成叠加效应,加剧了电网调峰困难等等。
