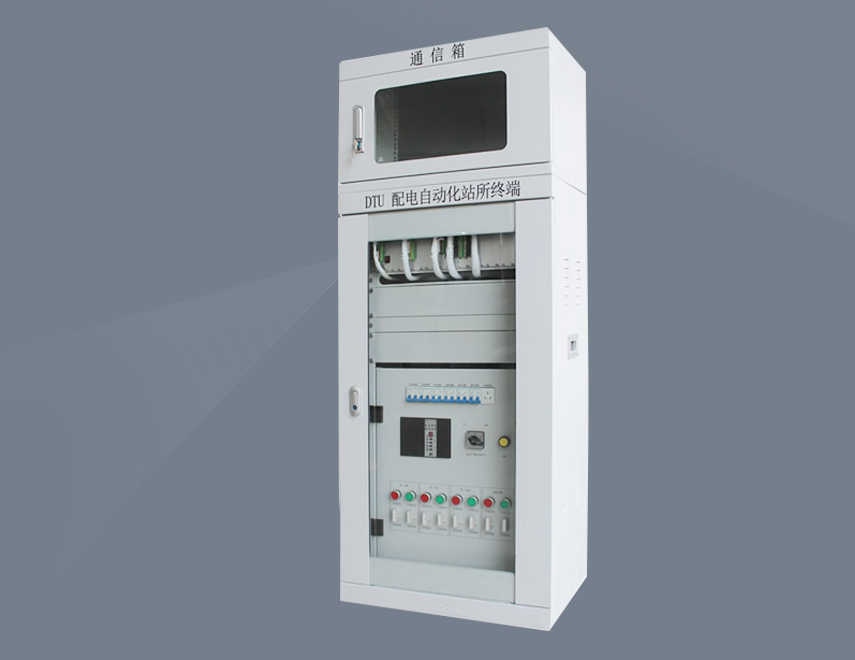

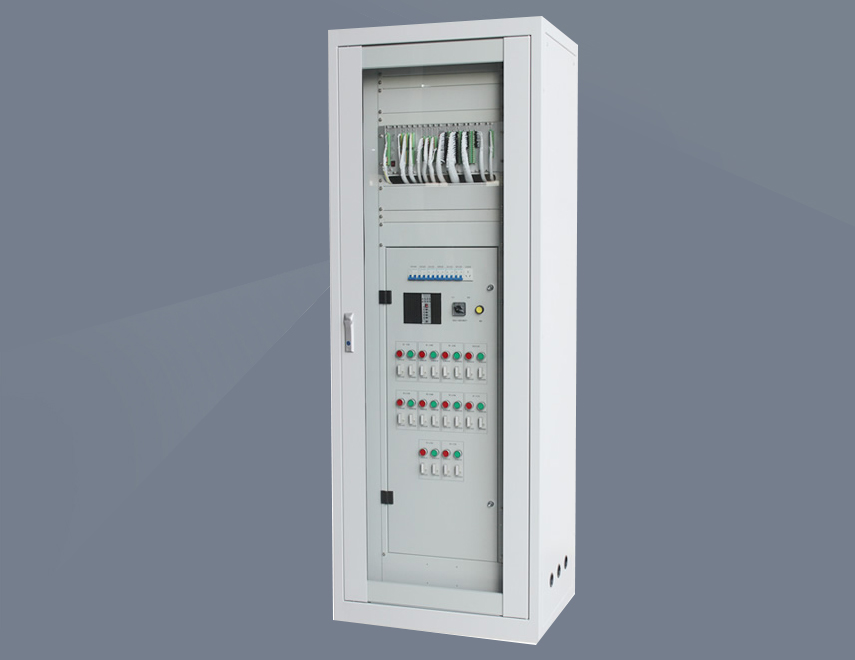

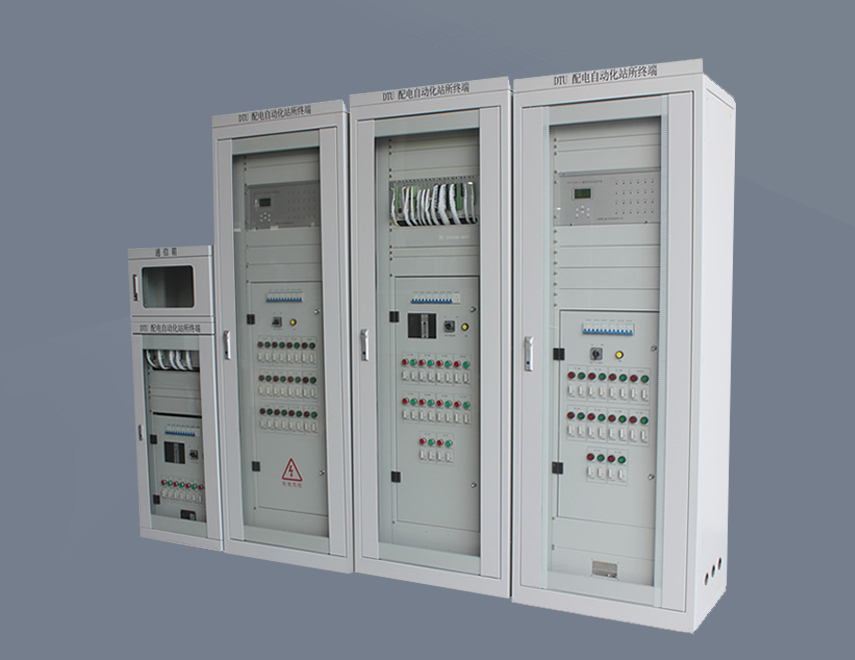

配电自动化站所终端(DTU)-16路

 配电自动化站所终端(DTU)是应用现代计算机技术、bai远动、自控、通讯、新型配电设备等先进技术手段,实现配网在线和离线远方监控,与配电自动管理,以达到配网安全,可靠,经济,优质,高效运行之目的。 适用于35KV用以下的开闭站、变电站、变电所、配电室、配电房的1~16回线路测控,可采集并上传多回路线路电压、线路电流、零序电流、设备状态等运行及故障信息,具备多种方式的通信接口和多种标准通信规约。具有交流采样、直流遥测、遥控、遥信、录波、时钟同步、事件顺序记录、多串口通信、多种通信规约、分布式网络通信、当地或远方在线装载或更新应用软件、设置参数、远程诊断维护等功能并且可以保存大容量数据。

产品质保

品质保证

两年质保,终身维护

合作模式

合作模式

经销、代理、OEM/ODM

售后服务

售前售后

12小时内快速回应

 配电自动化站所终端(DTU)产品阐述

     1、 高可靠性软件平台:软件平台采用强大的Linux多任务多线程实时操作系统。

     2、设计:核心单元采用4U标准机箱设计,每个功能模块以插件形式配置,维护方便。

     3、 自检:具有高可靠性的电路设计与完善的诊断、自恢复功能。

     4、 具备灵活组态配置功能:配电终端内DTU功能通过软件组态配置既可实现灵活组合。

     5、 实时监测:DTU功能模块实时监测10kV线路电压、线路电流、零序电压、零序电流、设备状态等运行及故障信息,完成遥信、遥测、遥控功能,实现配网自动化的实时监控;

     6、保护功能:检测线路故障及过负荷状态功能,能检出线路零序过压、零序过流、线路过负荷、线路过流、相间短路等线路保护,可灵活设置为报警、跳闸动作,并记录故障事件。

     7、通信管理模块:具备多种方式的通信接口和多种标准通信规约,除具备终端内部数据管理功能,对外还可转发配电室或开闭站内电能表、PLC及直流屏数据,通过一个标准统一接口与主站系统通信完成数据传输等功能。

     8、硬件:配电终端采用模块化设计,强大的软、硬件组态配置功能既满足了DTU实时性要求,也实现了数据存储记录功能,同时又可实现线路微机保护独立配置功能,成功解决了测控、保护、通讯兼容共存问题,达到了简化站端设备种类的目的。

     9、故障录波功能:装置故障录波时录取故障线路的前4个周波和故障后8个周波,每个周波录取64个点。使用装置维护工具可以对录波文件进行详细分析,波形细节一览无余。


 配电自动化站所终端(DTU)开关测控容量

     (1)容量配置:16回路,适用于13~16回线路的站所;

     (2)遥测:每台采集至少6个电压(2组母线电压和2个零序电压)、每回路采集至少3个电流量(A相、C相和零序)。

     (3)遥信:每回路配置遥信量不少于5个,包括开关位置、地刀位置、开关储能、远方/就地、SF6压力报警等

     (4)遥控:每回路配置遥控量至少2个(分闸/合闸控出)。


  配电自动化站所终端(DTU)特点:

      1、带通信情况下,具备“远程维护”功能。

      2、配置灵活,所有保护功能具有单独投退。

      3、装置具有完善的自检功能,在线检测各部分工作情况

      4、分合闸回路采用防误动设计,并具有防误跳功能

      5、可应用于4-12路开关的模拟量采集、状态量采集、就地、远方控制开关分合闸

      6、通过扩展可达到24路控制

      7、通过选择不同配置,可满足国网、南网“三遥”、“二遥”需求

      8、 满足全国各地(如山东、北京、广东等)的特殊要求

      9、 具备零序电流定值自适应功能,无需人工设置

      10、满足“一二次融合”具体要求

      11、核心单元可灵活配置成遮蔽立式、遮蔽卧式、户外立式和组屏式。

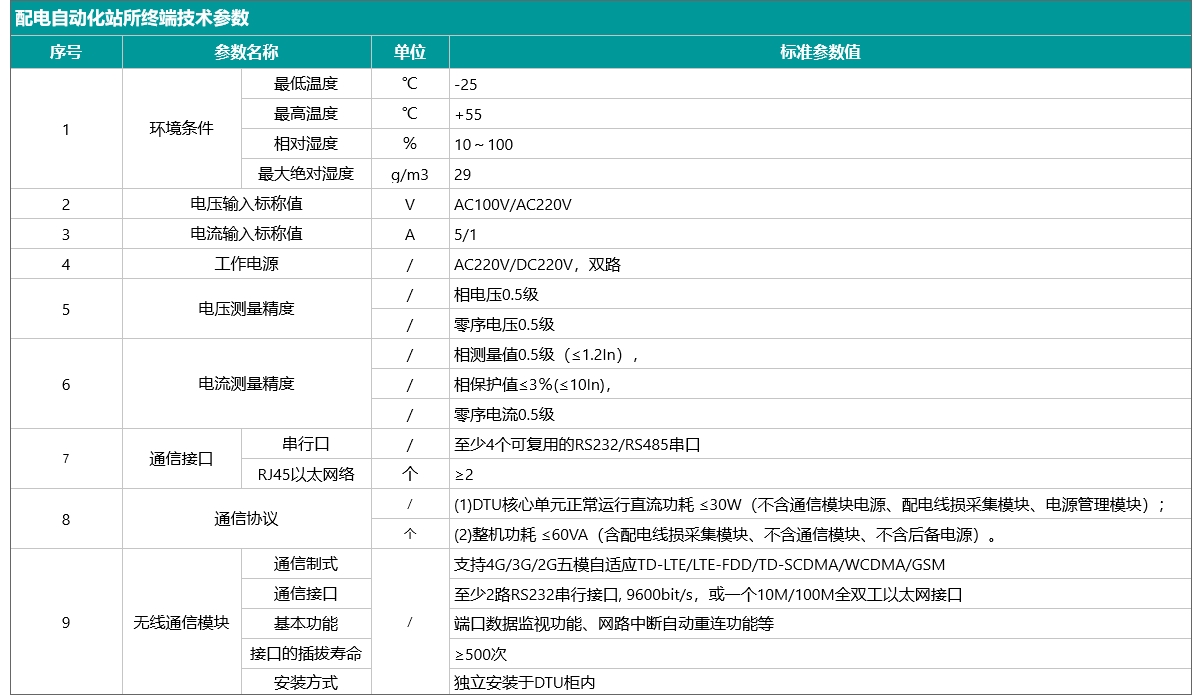

配电自动化站所终端(DTU)技术参数
