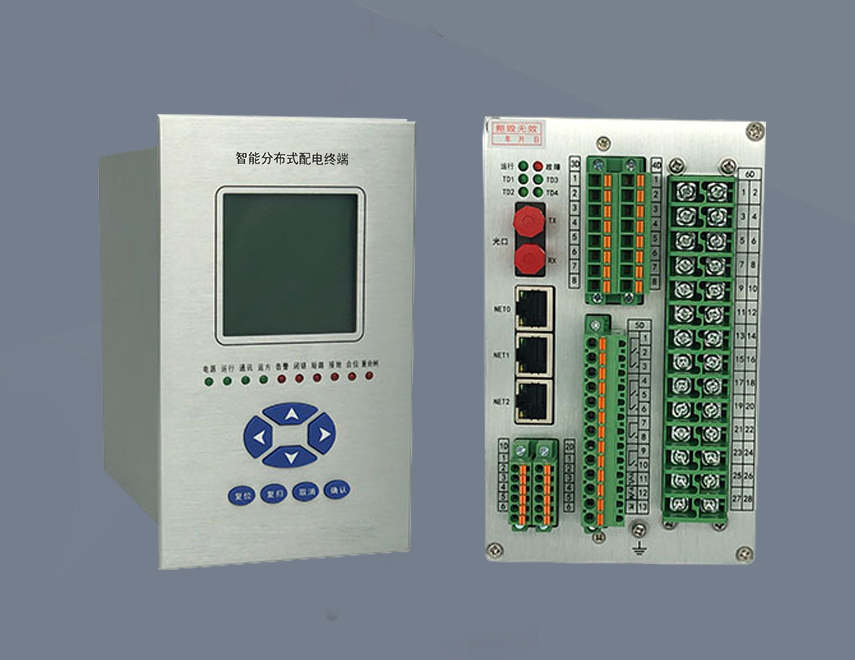

9821分布式DTU综合通信单元


9821分布式DTU综合通信单元是是分布式DTU的组成部分,与9811分布式DTU监测单元配套使用。负责汇集各个分布式DTU监测终端的遥信数据、遥测数据、保护事件、录波数据、运行状态、电能量数据等相关信息,并通过通信设备远传至主站。9821分布式DTU综合通信单元主要作用是获取主站下发的遥控命令,实现数据互联、互通、互换、从而达到对每个DTU间隔单元进行遥控操作的功能。


产品质保

品质保证

两年质保,终身维护

合作模式

合作模式

经销、代理、OEM/ODM

售后服务

售前售后

12小时内快速回应

一、9821分布式DTU通信单元终端通信接口及通信方式

          (1) 9821分布式DTU综合通信单元集成有10个RJ45以太网通信接口(传输速率100Mbit/'s 全双工)、RJ45接口形式的RS-232调试端口、4路RS485通信接口(1路用于扩展数据采集模块)、无线通信接口.

         (2)与主站通信可以采用光纤或无线通信方式。

     2)具有丰富的通信规约,如104.101等各种规约,与间隔单元通信规约采用DLT634标准的104通信规约,可以接受状态监测、备自投等其它设备数据功能。

     3)采用光纤通信时具备通信状态监视及通道端口故障监测;采用无线通信时具备监视通信模块状态等功能;

     4) 具备基于DLT 860标准(IEC 61850) 的自描述功能,满足即插即用等要求。

     5)数据传输

          (1)汇集间隔单元采集的遥信、遥测信息.按照转发点表上传逼信、遥测信息至配电自动化主站,执行配电自动化主站下发的遥控命令,或将遥控命令转发至相应间隔单元执行。

          (2) 数据任意排序与转发功能:数据上送时可根据需要在原始的信息库中进行挑选,并按理想的上送顺序进行排序,可以有效的降低配电自动化系统的负担,提高资源利用率。

     6) 具备对时功能,支持SNTP对时、规约等对时方式,接收主站或其它时间同步装置的对时命令,与系统时钟保持同步。支持通过SNTP等对时方式对各间隔单元进行对时。光纤通道对时精度不大于Is, 无线通信方式对时精度不大于l0s。

     7)具 备网络中断自动重连功能;

     8)无线通信支持SIM卡插入状态,拨号状态、在线状态和无线信号监测功能;

     9)面板具有 各通信端口就地状态指示灯,便于观察接口通信状态。



二、9821分布式DTU通信单元遥信(开入量采集)功能

      (1) 9821分布式DTU通信单元预留了5路遥信状态量输入。内部的DC/DC转换器输出隔离的24VDC为干接点提供输入回路驱动电源。

      (2) 9811间隔单元允许使用外部隔离电源代替内部24VDC作为接点输入电源。数字输入的隔离湿电压采用“或”设计,可以使用电压高达48VDC的外部隔离湿电源。如果采用48VDC外部电源,需要通过公司技术人员进行必要配置。

      (3)双 点遥信的合成:能够根据采集到的开关分闸与合闸的位置信息,自动生成具有故障态、中间态、合闸及分闸表述能力的双点遥信信号,支持遥信变位优先传送。

      (4)软遥信生成. 包括:装置故障信号,各线路的过负荷、单相接地、相间短路、过电压、零序过流等信号。

      (5)遥 信防抖措施,软件防抖动时间10~1000毫秒可设(出厂设置100毫秒)。

      (6)采取了遥信防误措施,以避免装置初始化、运行中、断电等情况下产生误报遥信。


三、9821分布式DTU通信单元信息安全防护功能

      满足电力二次系统安全防护有关规定。内嵌安全芯片实现的信息安全防护功能,安全防护功能至少包括双向身份认证,遥控、参数配置等的签名验证和数据加密保护。

      (1)加密算法支持国密SM1、SM2、 SM3 算法及国密IPSEC规范,支持与主站安全网关加密设备进行双向身份认证。。

      (2)支持SMI数据加密和解密功能,支持SM2算法的签名和鉴签功能,支持SM2算法公私密钥对的产生功能,支持消息认证码MAC计算和验证功能。

      (3)支持网关与终端认证、主站与终端认证、远程密钥更新、远程证书管理、现场密钥恢复、现场证书管理等功能。

      (4)具备现场运维工具与终端认证功能,支持101 规约安全功能与104规约安全功能。

      (5)后台维护软件需正确的用户名与密码才可登陆使用,其中密码自动转换隐藏。

      (6) 具有强大稳定的操作系统及完善的网络协议。

      (7)具备监视安全芯片的电压、频率、温度状态等功


四、9821分布式DTU通信单元终端参数的就地及远方维护管理功能

      1)具备终端间隔单元和公共单元运行参数的当地及远方调阅与配置功能,配置参数包括各DTU间隔单元零门槛值(零漂)、变化阈值(死区)、重过载报警限值、短路及接地故障动作参数等;

      2) 具备终端各单元固有参数的当地及远方调阅功能,调阅参数包括各终端单元出厂型号、终端ID号、嵌入式系统名称及版本号、硬件版本号、软件校验码、通信参数及二次变比等;

      3)具备当地及远 方操作维护功能,提供当地调试软件或人机接口,遵循统- -的运维要求:支持主站对终端各单元的程序远程升级,支持当地对终端各单元的程序远程升级;按收主站支持安全密钥远程下载。

      4)通过远方通信口可对设 备进行参数维护,在进行参数、定值的查看或整定时应保持与主站系统的正常业务连接;

      5)面板具有运行、网络、故障等状态指示灯,显示设备运行状态;

      6)提供专用就地调试、维护通信接口RS232及以太网接口,供维护工具使用;

      7)专用的后台维护软件:具有终端运行参数设置、终端运行工况监视,各线路保护定值的整定、转发配置设置、实时数据监视、模拟量精度校验、三遥点表的配置、历史记录读取等应用功能。


五、9821分布式DTU通信单元统计及数据存储功能

      (1)具备各间隔单元故障录波数据存储功能,支持各间隔单元录波数据循环存储至少64组,并支持上传至主站。录波采用文件传输方式,录波文件格式遵循Comtrade 1999标准中定义的格式(详见《GBT 22386-2008电力系统暂态数据交换通用格式》),只采用CFG (配置文件,ASCII文本)和DAT (数据文件,二进制格式)两个文件。

      (2)失电或通信中 断后数据长期保存,支持历史数据补充上传。

      (3)具备 DTU历史数据循环存储功能,电源失电后保存数据不丢失,支持远程调阅,历史数据包括各个DTU间隔单元带时标的遥信变位(S0E)、遥控操作记录、日冻结电量、电能定点数据、功率定点数据、电压定点数据、电流定点数据、电压日极值数据、电流日极值数据、功率反向的电能冻结等:

      (4)日志记录功能:


六、9821分布式DTU通信单元电源智能管理功能

      通过串口(RS485)与电源模块建立通信连接,实时监视电源模块的工作状态以及后备电源自动充放电管理功能;蓄电池作为后备电源时,具备定时、统一-运维工具手动活化、远方活化功能,以及低电压报警和保护功能、报警信号上传主站功能。
