VIP-9666J PT并列保护测控装置

VIP-9666J PT并列保护测控装置简介

      VIP-9666J PT并列保护测控装置适用于110KV、66KV、35KV、10KV以下电压等级的双母线PT的计量、测量、保护、并可实现同等电压的两段母线PT并列以及计量PT并列，可组屏安装，也可在开关柜就地安装。

 VIP-9666J PT并列保护测控装置保护配置

      I母、II母过电压          （告警）

      I母、II母低电压          （告警）

      I母、II母PT断线         （告警）

      I母、II母PT失压         （告警）

      I母、II母母线绝缘监测    （告警）

      PT并列                  （带重动出口）

      计量PT并列

VIP-9666J PT并列保护测控装置保护投退菜单

VIP-9666J PT并列保护测控装置整定值菜单

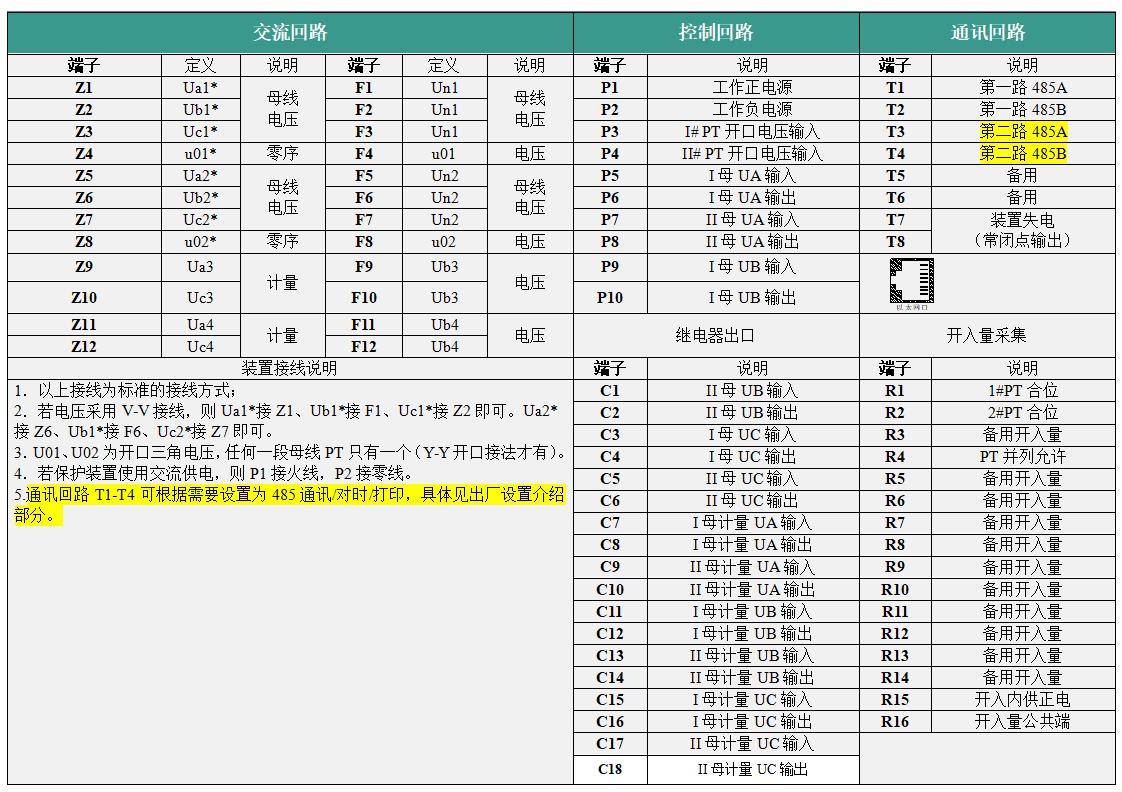

VIP-9666J PT并列保护测控装置端子图

VIP-9666J PT并列保护测控装置原理

1、PT并列

      RLP11  PT并列－“投”；

1） I母PT并列

      a．开入量R4（PT并列允许）=1；

      b．I母所有线电压Uab1、Ubc1、Uca1都大于“I母PT失压定值”；

      c．II母所有线电压Uab2、Ubc2、Uca2都小于“II母PT失压定值”；

      d．状态持续100ms以上；

      满足以上所有条件，保护动作，驱动继电器2J（P7和P8断开，P5和P6、P8接通）、4J（C1和C2断开，P9和P10、C2接通）、6J（C5和C6断开，C3和C4、C6接通）、P3和P4接通，面板上“并列”灯亮，液晶报“I母PT并列”。动作的逻辑框图如4-6所示：

2）II母PT并列

      a．开入量R4（PT并列允许）=1；

      b．II母所有线电压Uab2、Ubc2、Uca2都大于“II母PT失压定值”；

      c．I母所有线电压Uab1、Ubc1、Uca1都小于“I母PT失压定值”；

      d．状态持续100ms以上；

      满足以上所有条件，保护动作，驱动继电器1J（P5和P6断开，P7和P6、P8接通）、3J（P9和P10断开，C1和P10、C2接通）、5J（C3和C4断开，C5和C4、C6接通）、P3和P4接通，面板上“并列”灯亮，液晶报“II母PT并列”。动作的逻辑框图如4-7所示：

3）PT并列返回条件(解列后并列灯灭)

      I母PT并列后：如果I母PT失压，或者II母PT电压恢复，或开入量R4=0。则I母PT并列返回。

      II母PT并列后：如果II母PT失压，或者I母PT电压恢复，或开入量R4=0。则II母PT并列返回。

2、计量PT并列

      RLP12 计量PT并列－“投”；

1）I母计量PT并列

      a．开入量R4（PT并列允许）=1；

      b．I段计量电压（Uab3、Ucb3）都大于“I母PT失压定值”；

      c．II段计量电压（Uab4、Ucb4）都小于“II母PT失压定值”；

      d．状态持续100ms以上；

      满足以上条件，保护动作，驱动继电器8J（C9和C10断开，C7和C8、C10接通）、10J（C13和C14断开，C11和C12、C14接通）、12J（C17和C18断开，C15和C16、C18接通），面板上“并列”灯亮，液晶报“Ⅰ母计量PT并列”。动作的逻辑框图如4-8所示：

2） II母计量PT并列

      a．开入量R4（PT并列允许）=1；

      b．II段计量电压（Uab4、Ucb4）都大于“II母PT失压定值”；

      c．I段计量电压（Uab3、Ucb3）都小于“I母PT失压定值”；

      d．状态持续100ms以上；

      满足以上条件，保护动作，驱动继电器7J（C7和C8断开，C9和C8、C10接通）、9J（C11和C12断开，C13和C12、C14接通）、11J（C15和C16断开，C17和C16、C18接通），面板上“并列”灯亮，液晶报“II母计量PT并列”。动作的逻辑框图如4-9所示：

3）计量PT并列返回条件(解列后并列灯灭)

      I段计量PT并列后：如果I段计量PT失压，或者II段计量PT电压恢复，或开入量R4=0。则I段计量PT并列返回。

      II母PT并列后：如果II段计量PT失压，或者I段计量PT电压恢复，或开入量R4=0。则II段计量PT并列返回。

VIP-9666J PT并列保护测控装置技术参数

VIP-9666J PT并列保护测控装置开孔图
