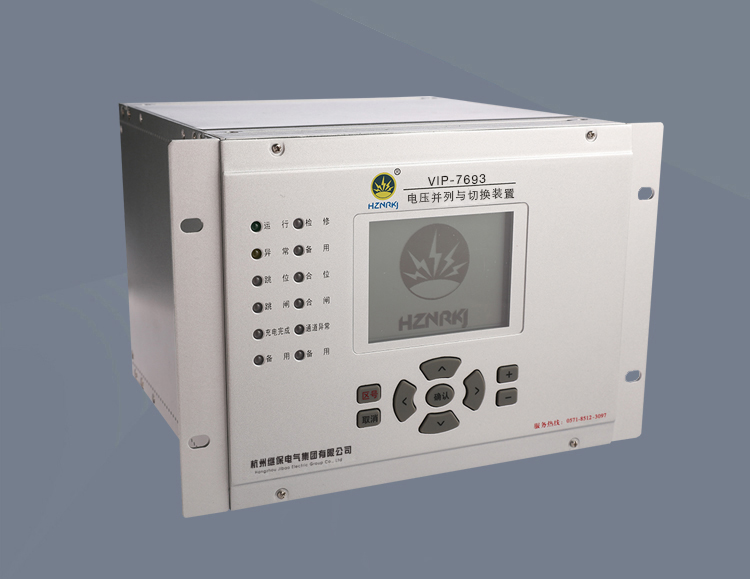

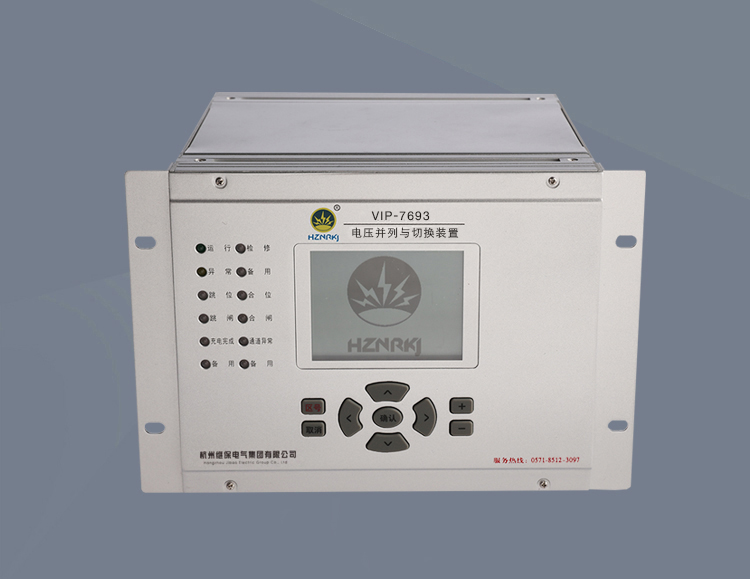

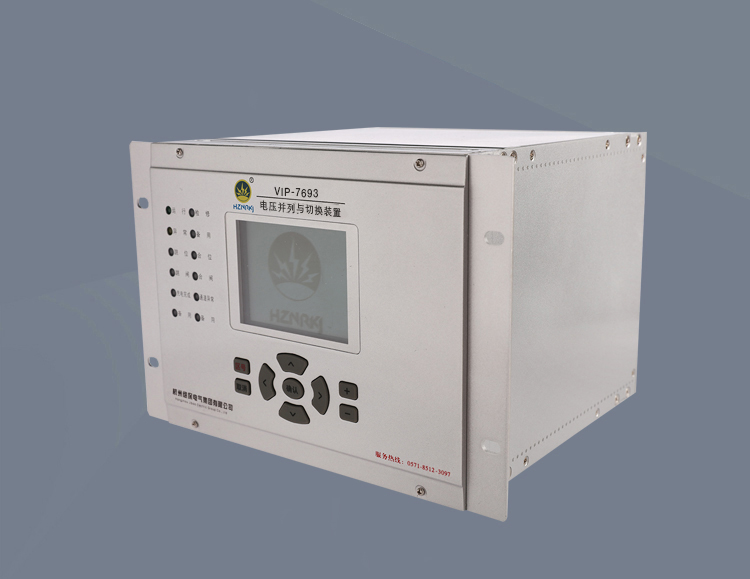

VIP-7693 电压并列与切换装置（61850通讯）

VIP-7693 电压并列与切换装置适用范围

      VIP-7693A装置为变电站中用于PT电压并列与切换的装置。装置采用直插式结构，无背板连线， 增加可靠性和通用性。每一个装置设有四个完全独立的电压并列/切换插件，根据工程需要可配置1-4 个并列/切换插件。既可以分散在开关柜就地安装，也可以集中组屏安装。

VIP-7693 电压并列与切换装置功能

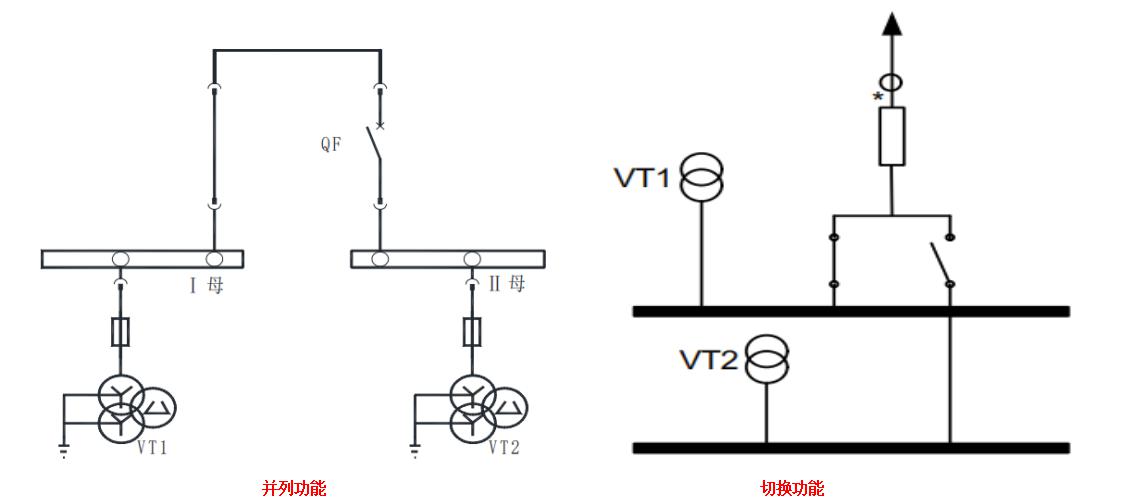

1、并列功能

      当一段母线 PT 检修时，该 PT 退出运行，而此时分段开关又处于合位时，可以用另一段母线的PT 电压自动并列到检修段母线上测量、保护装置的交流输入端子上，这样才可以保证测量的准确性 以及保护装置的正常运行。

      一般在正常情况下，两组 PT 分别独立运行。VIP-7693A 通过开关量输入，完成 PT 并列功能。 需要将母联/分段开关的两侧刀闸、开关接点串接到二次 PT 并列回路中，确保只有在一次并列的情况下，二次才能并列。

2、切换功能

      在双母线系统中，I、II 母分列运行，当线路在 I 母运行时，二次必须取 I 母电压，II 母同理。当 运行人员进行一次隔离开关的切换时，二次电压也能自动切换，采用刀闸辅助接点来控制。取刀闸常开接点来切换，取刀闸常闭接点来复归。

VIP-7693 电压并列与切换装置性能特征

并列性能

     电压并列：单块并列板卡最多支持 7 路电压隔离与并列

          用于保护与测量的三相电压：3 路

          用于计量表计的三相电压：3 路

          开口三角试验芯抽取电压：1 路

     支持就地与远方并列

     并列信号：2 常开 1 常闭

 切换性能

      电压切换：单块切换板卡支持两组 I、II 母的三相电压

     I 母：1Ua1，1Ub1，1Uc1，1Un1；2Ua1，2Ub1，2Uc1

     II 母：1Ua2，1Ub2，1Uc2，1Un2；2Ua2，2Ub2，2Uc2

     切换信号：支持 PT 失压信号、同时动作信号各一路接点输出（分别对应 I、II 母 PT 失压及 I、II 母同时动作）

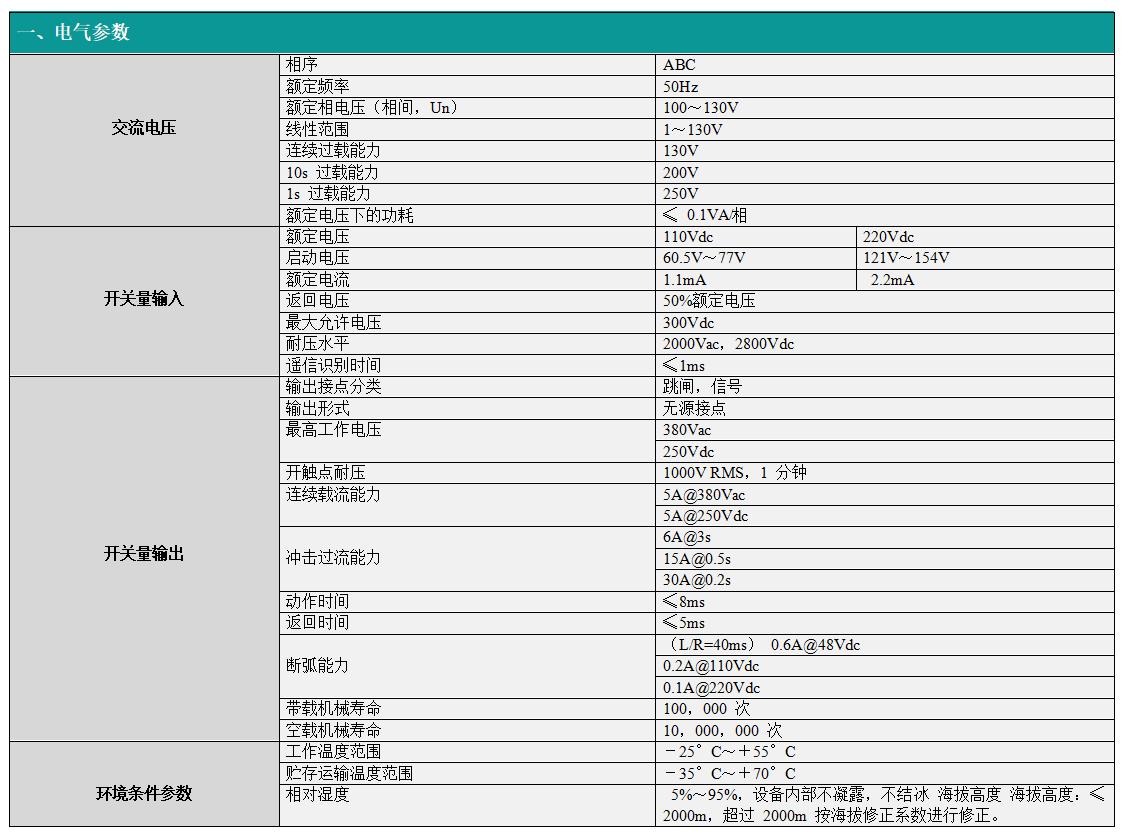

VIP-7693 电压并列与切换装置技术参数：

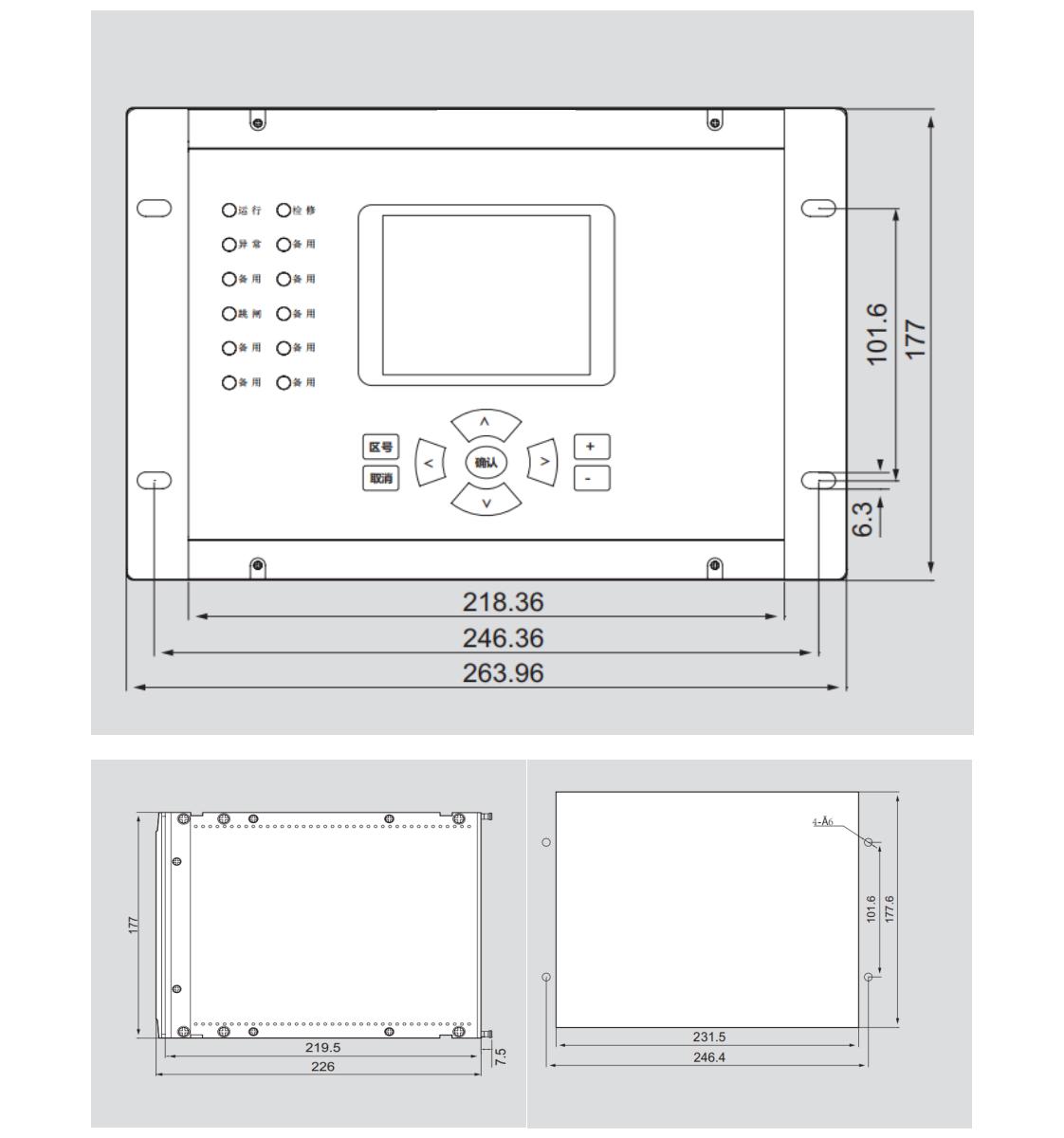

VIP-7693 电压并列与切换装置开孔图：
