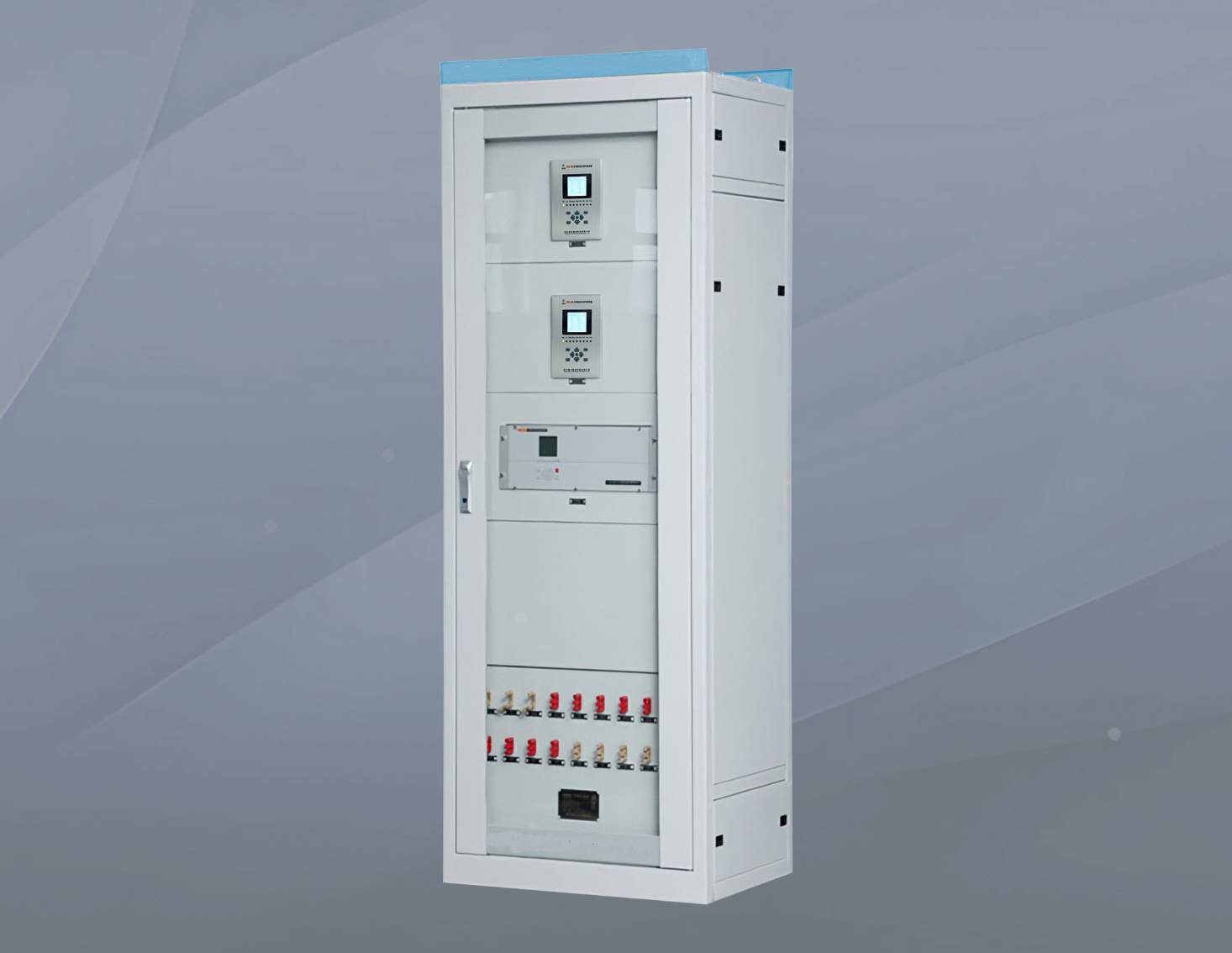

VIP-9000线路保护测控屏

适用范围:线路保护测控屏(柜)主要用于110KV、66KV、35KV、10KV等电压等级的输电线路、进线柜/出线柜的保护与控制

主要功能:光纤差动保护、三段式距离保护、零序过流保护、自动重合闸、过负荷保护、PT断线检测、同期合闸等

通讯功能:支持IEC 61850、MODBUS、IEC 60870-5-103/104等协议,支持GOOSE/SV,双网冗余通信

配置组成:VIP-7615线路距离保护、VIP-7613线路光纤差动保护;线路测控装置、屏体及符件等(2260*800*600)


产品质保

品质保证

一年质保,终身维护

合作模式

合作模式

经销、代理、OEM/ODM

售后服务

售前售后

12小时内快速回应

VIP-9000线路保护测控屏简介

      线路保护测控屏主要用于110KV、66KV、35KV、10KV等电压等级的线路保护与测控,期主要VIP-7615线路距离保护、VIP-7613线路光纤差动保护;线路测控装置、屏体及符件和一些空气开关等元件组成、该产品集通讯、保护、测量、控制于一身,同时具备多种通讯接口,是110KV、66KV、35KV、10KV高压进、出线柜最理想的选择!该系统采用分层分布式控制模式,装置集中组屏,也可分散安装于开关柜的二次仪表室中。集中组屏时,屏柜采用2260(或2360)×800×600尺寸,每面屏柜可装3层装置,每层可装3个装置。其各种保护测控装置、自动化控制装置从物理性能上与空间分布至主变电站一次设备间隔层,各装置作为一个完整系统,具有独立的电源,CPU及独立的操作回路,完成对电站对应间隔的保护、测量、控制等功能,各装置在软、硬件设计上是完全独立的,不依赖通讯网。


VIP-9000线路保护测控屏功能详解

      光纤纵差保护:纵联差动保护、三段相过流保护、低频低压减载保护

      距离保护:三段式相间/接地距离保护(带方向闭锁)

      零序保护:四段零序过流保护(含方向可选)

      重合闸:自适应单/多次重合闸(检同期/无压逻辑)

      辅助保护:过流加速、过负荷告警、PT/CT断线闭锁


测控功能

      实时采集:电流、电压、功率、频率、电能等

      遥控操作:断路器分/合闸、软压板投退

      事件记录:SOE事件分辨率≤1ms


故障管理

      故障录波:记录128次故障波形(采样率4kHz)

      故障定位:双端行波测距(精度≤2%)


VIP-9000线路保护测控屏产品特点

      该保护测控屏是集线路保护、实时测控、通信管理于一体的智能装置,采用分层分布式架构,满足IEC 60255标准。具备完善的主保护/后备保护体系,支持就地/远程操作模式,适用于常规变电站及智能变电站。装置通过EMC IV级认证,适应-25℃~+70℃严苛环境,硬件采用全密封机箱设计(防护等级IP40)。

      高级保护特性:自适应振荡闭锁(防止系统振荡误动)/小电流接地选线(零序方向判据)/断线闭锁逻辑(防止PT异常导致误判)

      智能控制:同期合闸(电压差≤10%、角差≤10°)/定值组在线切换(支持8组定值)

      诊断维护:自检功能:CPU、RAM、AD采样实时监测/远程升级:通过通信口更新固件


VIP-9000线路保护测控屏产品参数

电气参数:额定电流:5A/1A;额定电压:57.7V/100V

测量精度:电流/电压:0.2级;功率:0.5级

动作时间:距离I段:≤25ms;零序I段:≤30ms

通信接口:2×RJ45(10/100Mbps)+ 2×光纤(ST/SC)

绝缘强度:开入回路:2kV;交流回路:2kV;电源回路:2kV


相关产品
相关问答咨询 更多
线路光纤差动差动保护

Q:线路光纤差动差动保护与普通纵联差动保护的区别?

纵联差动保护: 概念: 这是一种保护原理。它基于基尔霍夫电流定律,比较被保护线路两端(或多端)电流的幅值和相位(向量和)。如果线路内部无故障,理论上两端电流大小相等、方向

2025-08-06
低压备自投装置和高压备自投装置有什么相同点与不同点?

Q:低压备自投装置和高压备自投装置有什么相同点与不同点?

低压备自投(BZT)和高压备自投虽然核心目标一致——在主电源故障时自动快速投入备用电源,保障供电连续性,但它们在工作环境、技术细节和要求上存在显著差异。以下是它们的主要相

2025-08-05
线路保护

Q:线路保护和母线保护的区别?有什么不同?

你可以把线路想象成连接城市A和城市B之间的高速公路。线路保护就是这段高速路上的事故应急处理机制,目标是把事故车辆(故障点)尽快清走或封锁该段道路(跳开线路),恢复其他路段的通行。 把母线想象成城市中心的一个大型交通枢纽(比如火车站或大型立交桥)。母线保护就是这个枢纽的最高级别安全应急系统。一旦枢纽中心发生重大事故(火灾、爆炸),这个系统必须瞬间封锁所有进入和离开枢纽的通道(跳开所有连接开关),将事故严格控制在枢纽内部,防止灾难蔓延到整个城市交通网络,并在安全后尝试恢复部分外围交通(通过备用母线或BZ

2025-08-05
