备自投装置工作原理、动作条件、启动条件、充电条件

来源:智能电力网 时间:2022-09-21 18:51:29 发布信息

     为了保证供电电源的无缝切换,很多项目都会用到备自投装置,今天我们就以VIP-9663母联备自投装置为例详细介绍下备自投装置工作原理、动作条件,以及备自投装置的启动条件、充电条件,充电条件等等。

9663备自投装置

一、备自投方式1

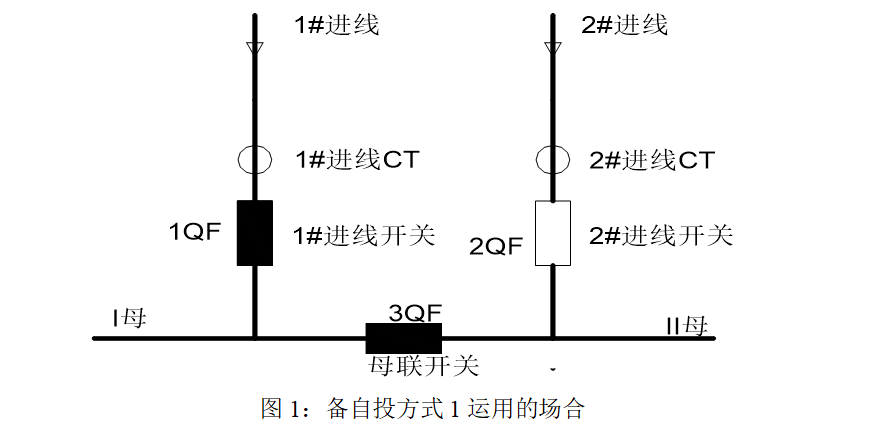

备自投工作原理

1)方式1充电条件:

      a.1#进线合位(开入量3=1);

      b.母联合位(开入量1=1,开入量2=0);

      c.2#进线分位(开入量4=0);

      d.备自投不闭锁(开入量7=0);

      e.备自投方式1—投;

      f.母线电压uab1、ucb1、uab2、ucb2都≥母线有压定值(Udz2);

      g.2#进线有电,即ux2 通道的电压≥线路有压定值(Udz4)(进线电压采集方式选择PT);或开入量12=1(进线电压采集方式选择开入量)。

      (若“方式1检进线电压”投,需要满足此条件)。

      必须满足以上所有条件后,经15秒显示方式1充电标志,电池符号显示满格。逻辑框图如2所示:

备自投充电逻辑图

 2)方式1放电条件:

      a.1#进线分位(开入量3=0);

      b.母联分位(开入量1=0,开入量2=1);

      c.2#进线合位(开入量4=1);

      d.备自投闭锁(开入量7=1);

      e.备自投方式1—退;

      f.2#进线失电,即ux2通道的电压<线路有压定值(Udz4)(进线电压采集方式选择PT);或开入量12=0(进线电压采集方式选择开入量)。

      (若“方式1检进线电压” 投,需要满足此条件)。

      满足以上a~f任一条件,则方式1放电,充电标志由满格变半格。


3)方式1动作条件(必须是方式1充好电后才能动作):

      a.1#进线合位(开入量3=1);

      b.母联合位(开入量1=1,开入量2=0);

      c.2#进线分位(开入量4=0);

      d.备自投不闭锁(开入量7=0);

      e.备自投方式1—投;

      f.母线电压uab1、ucb1、uab2、ucb2都<母线无压定值(Udz1);

      g.1#进线电流ix1<无流判定值(Idz1);

      h.2#进线有电,即ux2通道的电压≥线路有压定值(Udz4)(进线电压采集方式选择PT);或开入量12=1(进线电压采集方式选择开入量)。

      (若“方式1检进线电压” 投,需要满足此条件)。

      动作过程:满足以上所有条件后,备自投方式1启动,经过“分1#进线延时”,跳开1#进线(6J),检测到1#进线为分位(开入量3=0)后6J返回(如果在一定时间内没有检测到分位,则报:备自投方式1失败,并且6J延时返回),经过“合2#进线延时”,合2#进线(7J),当检测到2#进线为合位时(开入量4=1),7J返回,则报:备自投方式1成功。(如果在一定时间内没有检测到2#进线为合位,则报:备自投方式1失败,并且7J延时返回。)

备注:

      a.方式1如果动作成功后,液晶显示的成功信息不管有没有复归,下次再满足方式1充电条件后还可以继续显示充电标志。

      b.方式1如果动作失败后,液晶显示的失败信息如果没有复归,下次再满足方式1充电条件后不可以继续显示充电标志,即方式1不会动作。

辑框图如3所示:

备自投动作逻辑图

4). 方式1自恢复

方式1自恢复条件:

     a.1#进线分位(开入量3=0);

     b.母联合位(开入量1=1,开入量2=0);

     c.2#进线合位(开入量4=1);

     d.备自投不闭锁(开入量7=0);

     e.方式1自恢复—投;

     f.1#进线有电,即ux1通道的电压≥线路有压定值(Udz4)(“进线电压采集方式”选择“电压”);或开入量R11=1(“进线电压采集方式”选择“开入量”)。

     动作过程:满足以上所有条件后,方式1自恢复启动,经过“分2#进线延时”,跳开2#进线(8J),检测到2#进线为分位(开入量4=0)后8J返回(如果在一定时间内没有检测到2#分位,则报:方式1自恢复失败,并且8J延时返回),再经过“合1#进线延时”,合1#进线(5J),当在规定时间内检测到1#进线为合位时(开入量3=1),5J返回,液晶报:方式1自恢复成功。(如果在一定时间内没有检测到1#进线为合位,则报:方式1自恢复失败,并且5J延时返回。)

备注:

     a.方式1自恢复如果动作成功后,液晶显示的成功信息不管有没有复归,下次再满足方式1自恢复条件后还可以继续启动方式1自恢复。

     b.方式1自恢复如果动作失败后,液晶显示的失败信息如果没有复归,下次再满足方式1自恢复条件后不可以继续启动方式1自恢复。

     c.只要满足方式1自恢复条件就启动自恢复,无需方式1动作后才启动方式1自恢复。

逻辑框图如4所示:

备自投自复逻辑图
