电容器保护配置原则、整定计算

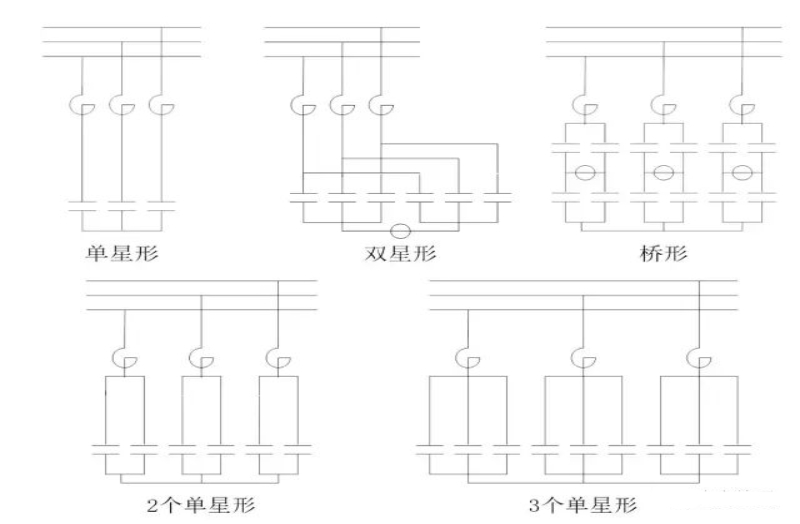

电容器接线方式

      主要有：单星形、桥形、双星形、两个单星形、三个单星形等（北京电网使用较多的接线方式为桥形和单星形接线）

电容器类型

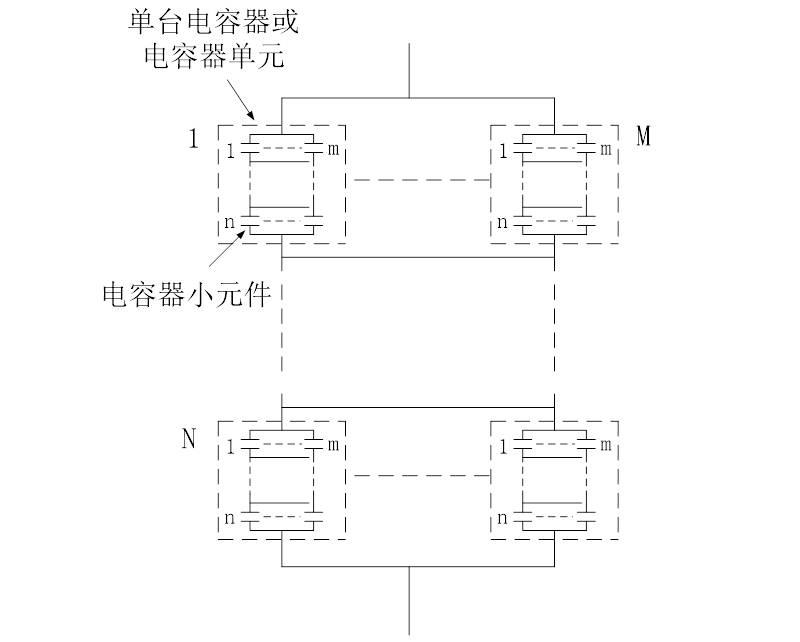

     电容器组内部小元件接线为先m并后n串且无熔丝、同时外部接线也为先M并后N串，每个单台电容器都有一个熔断器。（如下图，每台电容器单元由m个电容器小元件并联、n段串联组成，每个电容器小元件串接一根内熔丝）

     整定计算原则：有内熔丝的，只考虑内熔丝熔断，电容器元件退出运行，单台电容器有熔断器的，考虑单台电容器内小元件击穿或单台电容器熔断器熔断退出运行。

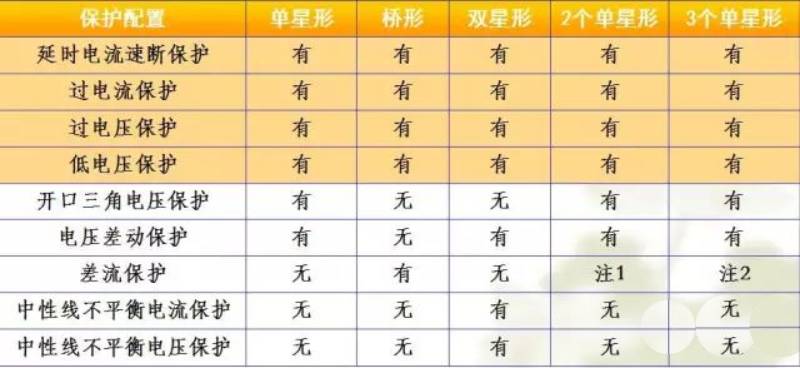

电容器保护配置

     不同接线形式的电容器组保护配置有所区别，其中反应电容器外部故障的保护配置一致，反应电容器内部故障的保护配置不同，除反应外部故障（或异常）的延时电流速断保护、过电流保护、过电压保护、低电压保护外，反应内部故障的保护可只配置一种。

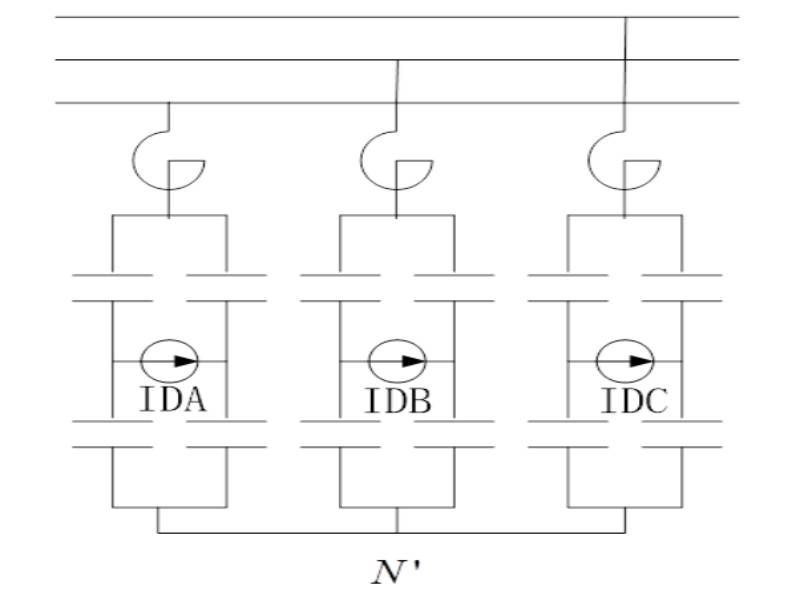

差电压保护桥形

双星形接线电容器组中性线不平衡电流保护

电容器保护整定计算

1、延时电流速断保护

     电流保护定值按电容器端部引线故障时有足够得灵敏系数整定，一般整定为3～5倍额定电流；

     考虑电容器投入过渡过程得影响，速断保护动作时间一般整定为0.1~0.2s；

     在电容器端部引出线发生故障时灵敏系数不小于2。

2、过电流保护

     过电流保护应为三相式；

     过电流保护电流定值应可靠躲电容器额定电流，一般整定为1.5～2倍额定电流；

     保护动作时间一般整定为0.3~1s。

3、过电压保护

     过电压保护定值应按电容器端电压不长时间超过Kv倍电容器额定电压得原则整定；

     过电压保护动作时间应在1min以内；

     过电压保护可根据实际情况选择跳闸或发信号。

4、低电压保护

     低电压定值应能在电容器所接母线失压后可靠动作，而在母线电压恢复正常后可靠返回，一般整定为0.3~0.6倍额定电压，保护动作时间应与本母线出线后备保护时间配合。

5、单星接线电容器的开口三角电压保护

     电压定值按部分单台电容器（或单台电容器内小电容器元件）切除或击穿后，故障相其余单台电容器所承受的电压（或单台电容器内小电容器元件）不长期超过Kv倍额定电压的原则整定，同时还应可靠躲过电容器组正常运行时的不平衡电压。动作时间一般整定为0.1~0.2s。
