反孤岛装置的工作原理

来源:智能电力网 时间:2023-06-26 15:49:52 发布信息

       反孤岛保护装置是近几年了逐渐使用多了起来。在分布式光伏典型设计规范中,有明确的关于反孤岛装置的一些要求。对于不同容量的变压器,配备有不同容量的反孤岛装置,一般大致可以分为100KW、200KW、400KW、600KW、800KW、1200KW等。关于反孤岛装置的工作原理,下面做一个简单的介绍

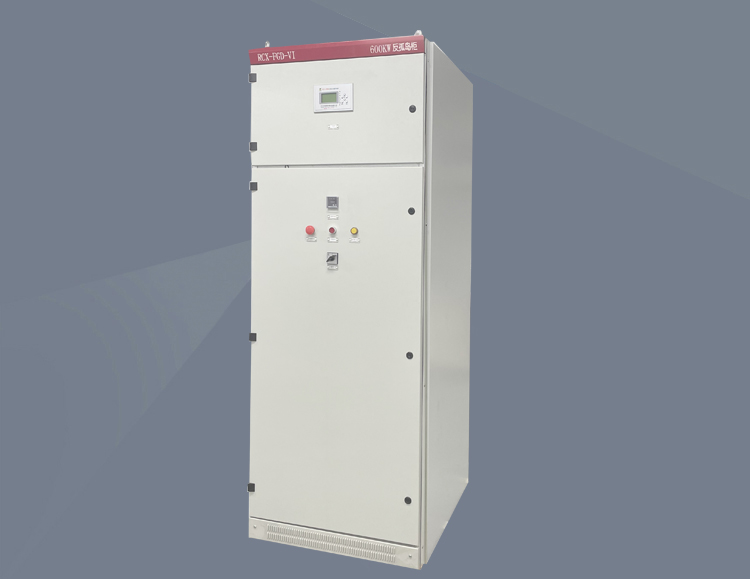

低压反孤岛装置

    当电网需要检修时,并网开关断开。此时手动投入低压反孤岛装置。若柜中反孤岛控制器处于黑屏状态时,此时可以确认400V母线没有电压。如果此时 400V 母线有电压时,反孤岛控制器正常运行(反孤岛控制器的正常运行电压为85V-275V)。反孤岛中的扰动电阻投入,使得孤网运行的平衡状态打破,通过扰动400V母线电压,使得电压和频率波动。逆变器本身具备防孤岛保护功能,当逆变器检测到外部存在故障,自行停止工作。简单的说反孤岛的投入逼停逆变器。这样一来不用一一去确定每家每户的逆变器是否停止工作。这样既方便了检修人员检修设备,保证检修人员的安全,同时保证了用户的用电安全。

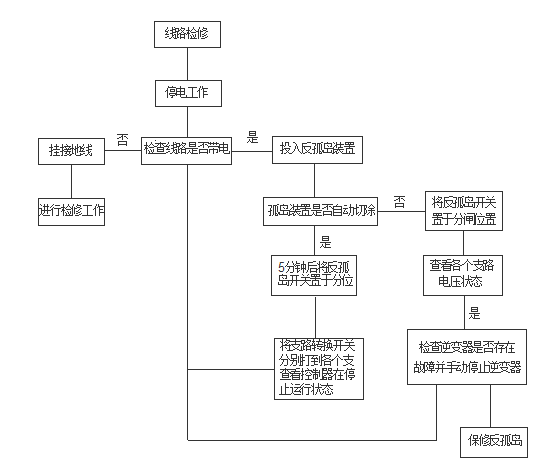

   反孤岛装置工作逻辑图

   关于原理,我个人理解为反孤岛的扰动负载投入,使得发电与用电平衡状态打破了。对于。如果一个电力系统中平衡打破,必然会导致电压的频率和电压有所变化。此时光伏逆变器的防孤岛保护功能开始动作,逆变器停止发电并告警。

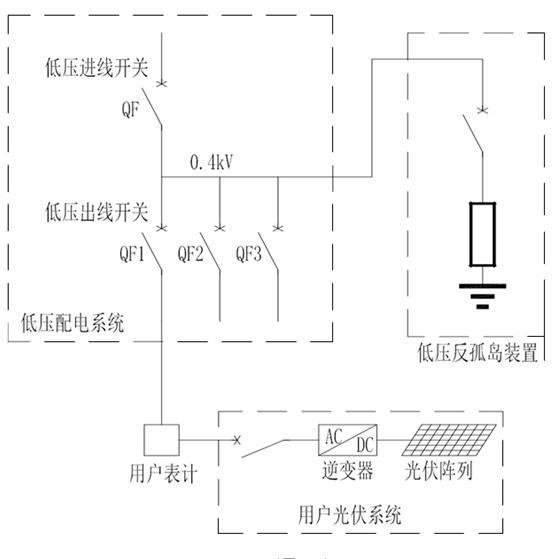

反孤岛装置接线示意图

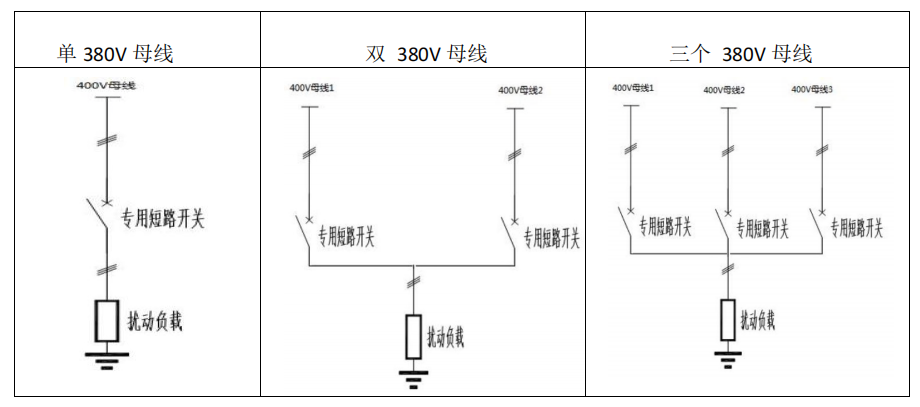

反孤岛装置接线示意图


反孤岛装置电气原理图
