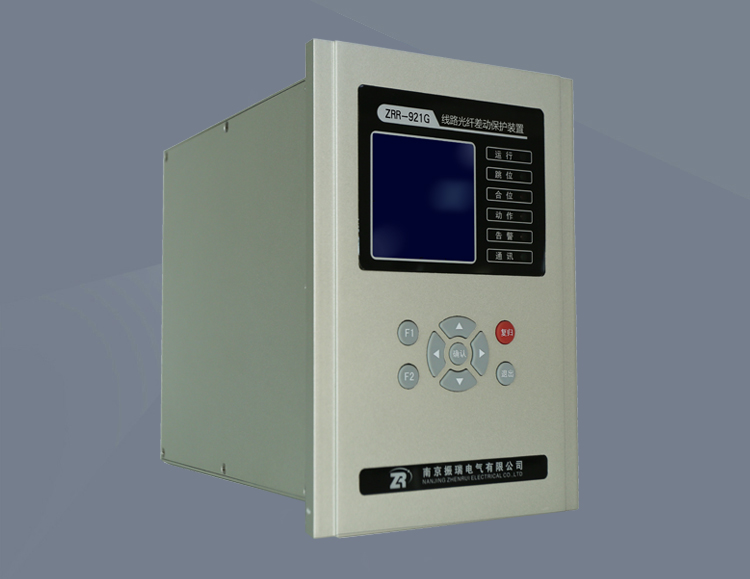

ZRR-921G线路光纤纵差保护装置

适用范围:110KV线路光纤差动保护装置适用于110KV以下电压等级的非直接接地系统或经电阻接地系统中的方向线路保护及测控,可在开关柜就地安装,也可组屏安装于控制室。

主要功能;  光纤差动;过流 I 段; 过流 II 段; 过流 III 段; 反时限过流; 过负荷保护; 重合闸; 加速保护; 零序电流 I 段; 零序电流 II 段; 零序电流 III 段; 低电压保护; D 低频保护; 二次重合闸;  间隙接地保护.

通讯功能:具有 1 个标准的 RS485 通讯接口(Modbus RTU 通讯协议),2 路以太网通讯(IEC60870-5-103 通讯规约)。装置 1 路 GPS 对时为IRIG-B 码对时,B 码对时则装置自动识别,完成日月年时分秒的对 时功能,秒过零时自动对时。


产品质保

品质保证

合作模式

合作模式

售后服务

售前售后

ZRR-921G线路光纤纵差保护装置适用范围

        ZRR-921G线路光纤纵差保护装置是以光纤电流差动保护、电流、电压保护及三相重 合闸为基本配置的成套线路保护装置。适用于 110KV 以下电压等级的非直接接地系统或经 电阻接地系统中的方向线路保护及测控,可在开关柜就地安装,也可组屏安装于控制室。


ZRR-921G线路光纤纵差保护装置保护功能

        相电流差动保护

        三段式相间电流保护(可选择闭锁过流、方向过流)

        三段式零序电流保护

        反时限过流保护

        过负荷保护

        重合闸保护

        二次重合闸保护

        加速段保护

        间隙接地保护

        低压保护

        低频保护


ZRR-921G线路光纤纵差保护装置产品特点

        采用32位处理器,16位AD采样,主要元件全部采用进口器件,保证了装置电气设计上的高可靠性,产品通过了严格的型式试验和电磁兼容测试,保证了产品在恶劣环境下的适应能力和可靠性。

        除了具有完善的保护功能外,还具有对设备的电气量的测量功能及对设备的可编程控制功能,具有通讯接口,能够通过现场总线将数据和信息传送至上位机(监控、调度计算机),同时接受上位机的分、合闸等控制命令。

        采用一体化型材机箱,安装方便灵活,适用于固定式及混合式的柜型,也可集中组屏安装。

        具有多路开关量输入和输出,所有的开入均为交直流两用。

        交直流两用操作回路,自适应0.5~5A开关跳合闸电流;操作回路配置了防跳回路。

        配置工业级宽温型160×160点阵液晶,全中文操作菜单及事故报文显示。

        面板上显示设备的实时信息,监视设备的运行工况,如:电流、电压、功率,开关位置等等,并有完善的预告、告警功能。

        具有故障录波功能,可分别记录保护启动前、保护动作前各两周波,保护启动后、保护动作后八个周波。

        具有 1 个标准的 RS485 通讯接口(Modbus RTU 通讯协议),

        2路以太网通讯(IEC60870-5-103通讯规约)。

        装置1路GPS对时为IRIG-B码对时,B码对时则装置自动识别,完成日月年时分秒的对时功能,秒过零时自动对时。对时接口电平均采用485差分电平,对应端子X2:18(B+), X2:19(B-)。

        整机静态功耗小于10W。

        高抗干扰性,通过10项电磁兼容认证(快速瞬变、静电放电、浪涌抗干扰等。


ZRR-921G线路光纤纵差保护装置技术参数

ZRR-921G线路光纤纵差保护装置技术参数

ZRR-921G线路光纤纵差保护装置产品开孔及外形尺寸图

ZRR-921G线路光纤纵差保护装置产品开孔及外形尺寸图


相关产品
相关问答咨询 更多

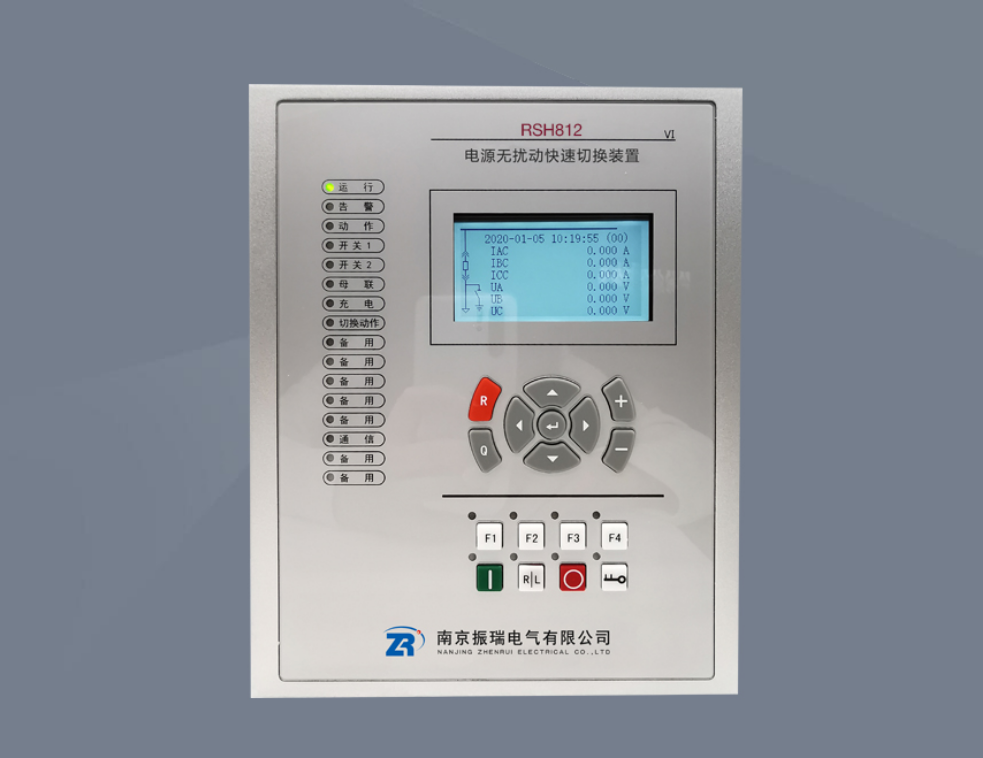

无扰动快切装置
