发电机失磁保护原理、动作逻辑及判据

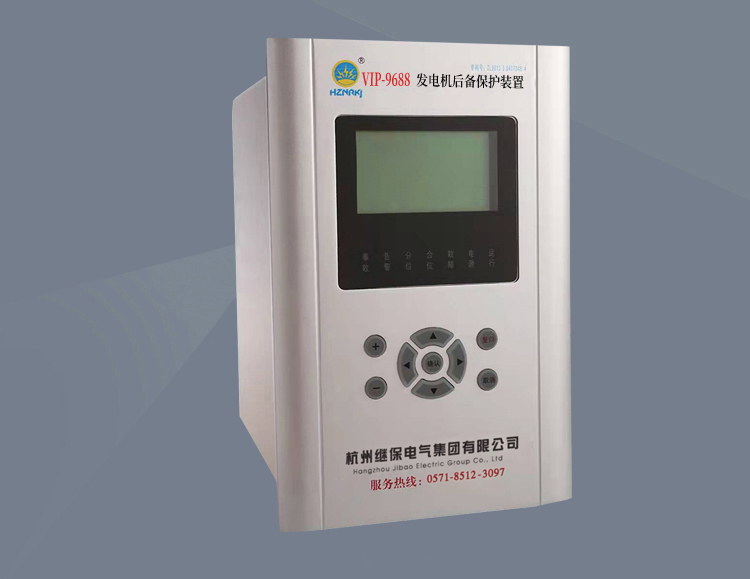

        发电机失磁保护是发电机微机保护的一种，是指发电机的励磁突然消失或部分消失，当发电机完全失去励磁时，励磁电流将逐渐衰减至零，当δ超过静态稳定极限角时，发电机与系统失去同步，此时发电机保护装置动作于发电机出口断路器，使发电机脱离电网，防止发电机损坏和保护电网稳定运行，这种保护叫失磁保护。今天我们就以我司生产的VIP-9688发机电后备保护装置中的失磁保护为例，详细的介绍下发电机失磁保护的原理及动作逻辑。

发电机失磁保护原理

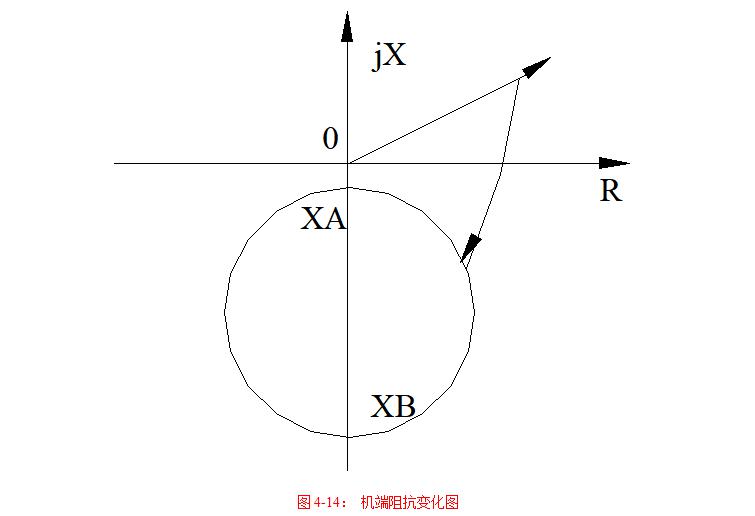

      失磁保护用于保护失励或低励引起的发电机异常，发电机失磁后，将过渡到异步运行，转子出现转差，定子电流增大，电压下降，有功功率下降，反向无功功率增加（从系统中吸收无功增加），引起系统电压下降。失磁后，发电机机端测量阻抗发生变化。可采用失磁阻抗作为主判据，当发电机失磁后的异步运行阶段，机端阻抗的变化见图4-14。

      失磁后，机端测量阻抗位于第四象限，并最终落在jX轴上XA到XB的范围内。当满足下式时失磁阻抗继电器动作。

      XA与XB为阻抗整定值，见整定说明。

      动作条件：|Z-j(XA+XB)/2| <|j(XB-XA)/2|

      式中Z为机端正序测量阻抗值，计算时，电流取自于机端电流 ia、ib、ic

      1．RLP18  失磁保护－“投”；

      2．正序阻抗在异步阻抗圆内或圆周上；

      3．三个线电压均大于 低压闭锁失磁定值（Uscul）；

      4．满足以上条件的持续时间≧失磁保护延时（Tscdz）；

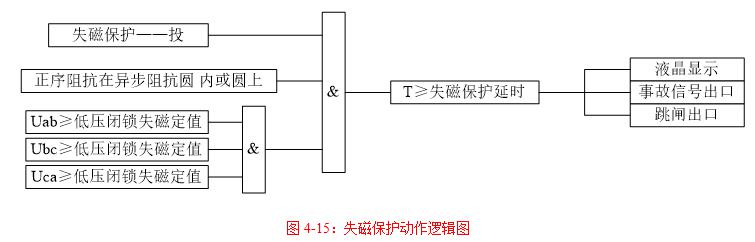

      满足以上条件，保护立即出口3J（C7/C8）、4J（C9/C10）、5J（C11/C12），同时驱动事故信号继电器11J（C1/C3）（直到手动复归，继电器才返回），面板事故灯亮。动作的逻辑框图如4-15所示：

为防止PT断线或机端发生短路时误动作，加入了低电压闭锁判据。当测量电压中，有一个线电压小于 低压闭锁失磁定值（Uscul） 时，闭锁失磁保护。

      关于VIP-9688发电机后备保护装置的投退菜单、整定菜单、端子图，可点击下面链接详细了解：

      详情页链接： VIP-9688发电机后备保护装置
